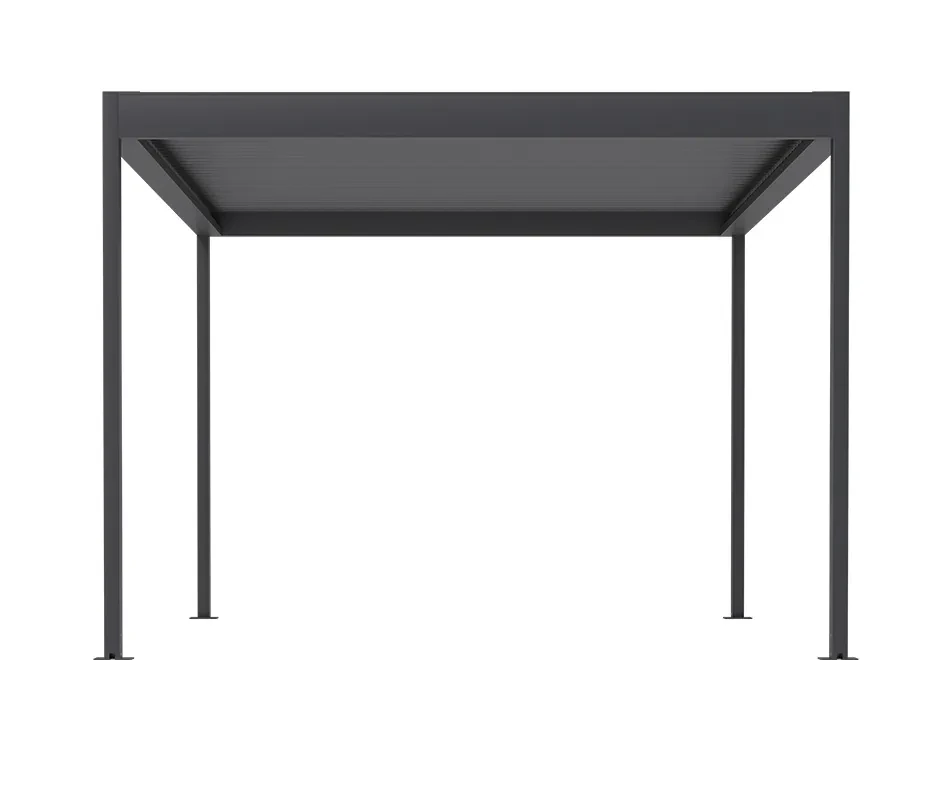

Opis

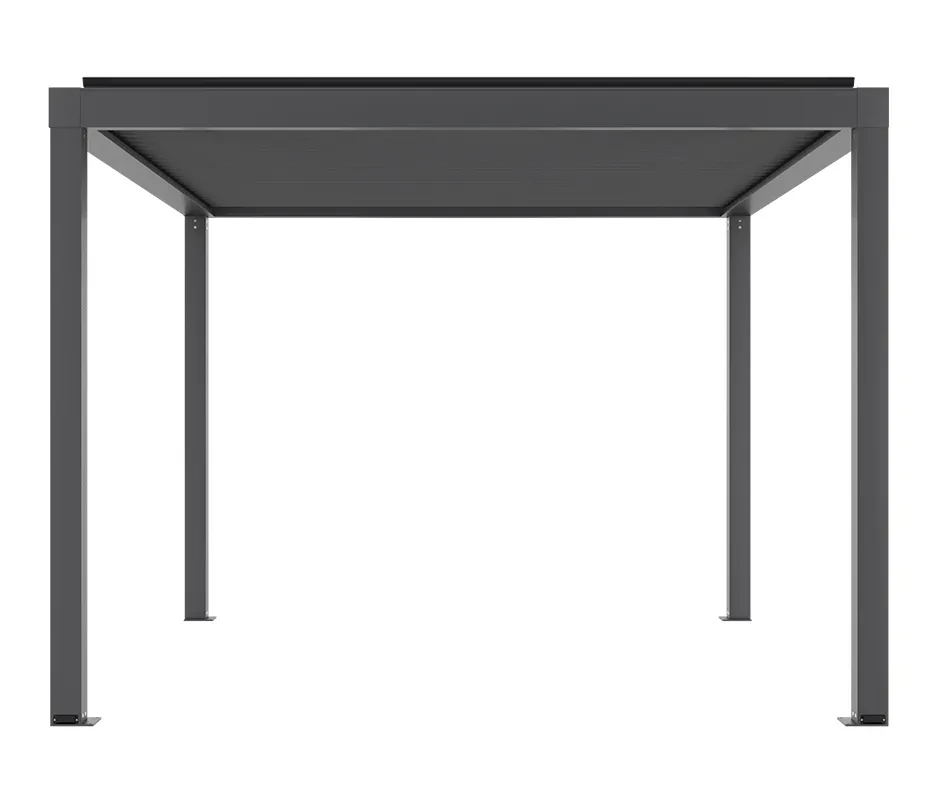

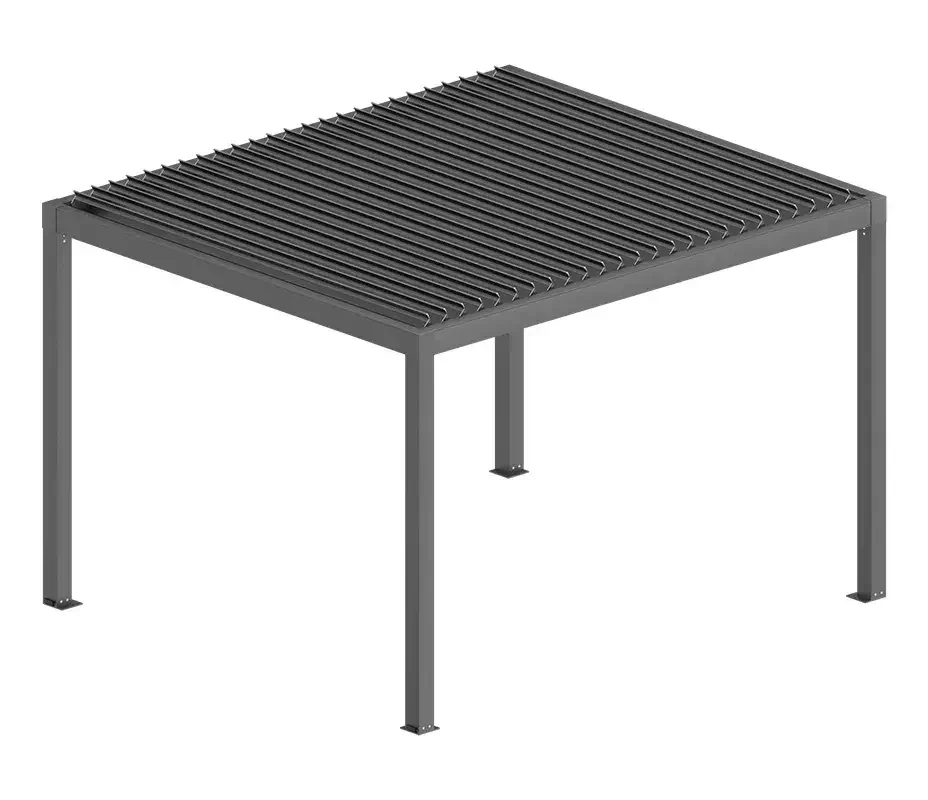

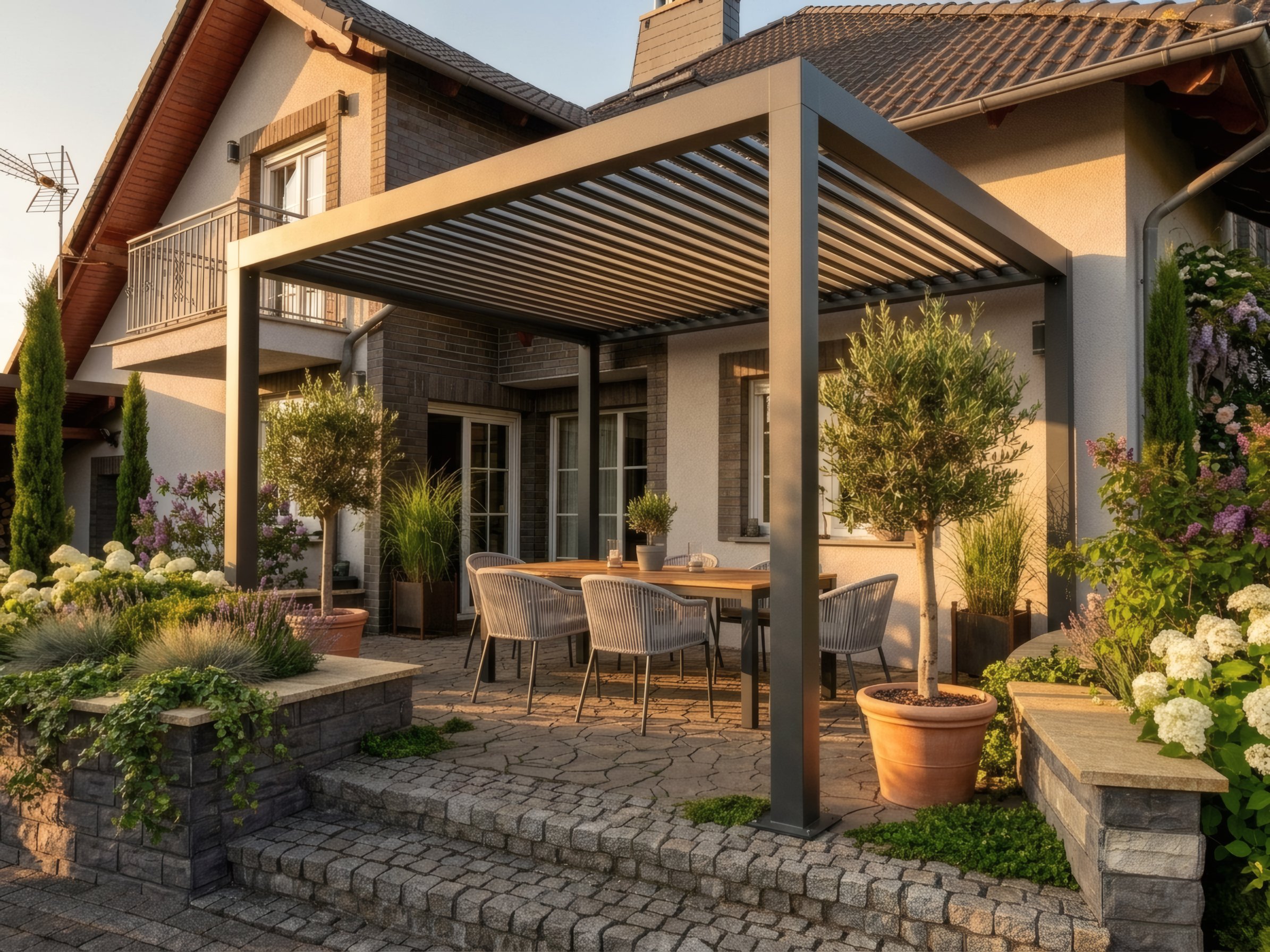

Funkcjonalny, estetyczny prefabrykowany zestaw ze stałym dachem z obracanych piór, chroniący przed słońcem i deszczem. Wersja jednomodułowa, wolnostojąca, przeznaczona do samodzielnego montażu.

Charakterystyka

• Konstrukcja z aluminiowych profili ekstrudowanych i elementów ze stali nierdzewnej
• Napęd i cięgno ukryte w obrysie belki
• Zintegrowane rynny boczne i słupy odprowadzające wodę
• Zdalnie sterowany obrót piór, nowa płaska konstrukcja piór
• Komora z rewizją na okablowanie i automatykę

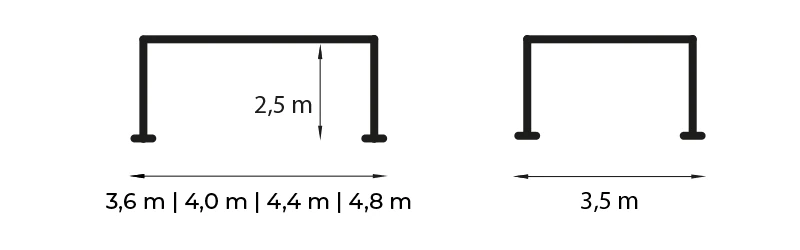

Parametry techniczne

Szerokość modułu

350 cm (stała)

Wysięg

340 / 385 / 430 / 475 cm

Wysokość w świetle belek

250 cm (maks. 266,5 cm)

Pióra

podziałka 15 cm, obrót 0°–120°

Obciążenie śniegiem

do 30 kg/m²

Odporność na wiatr

ok. 46 km/h (klasa 3)

Napęd

silnik liniowy 24 V DC

Odwodnienie

2 rynny 8,8 cm, min. 2 słupy z odpływem

Normy

PN-EN 1090, PN-EN 13659

Opis

Funkcjonalny, estetyczny zestaw konstrukcyjny ze stałym dachem z obracanych piór, chroniący przed słońcem i deszczem. Dostępny w wersji jednomodułowej oraz wielomodułowej.

Charakterystyka

• Wolnostojąca lub przyścienna, jedno- lub wielomodułowa
• Wbudowany system odprowadzania wody przez rynny i słupy
• Obrót piór silnikiem 230 V AC lub 24 V DC, możliwość automatyki pogodowej
• Oświetlenie LED COB: 4000K, 3200K lub RGB
• Kompatybilna z bocznymi przesłonami ZiiiP

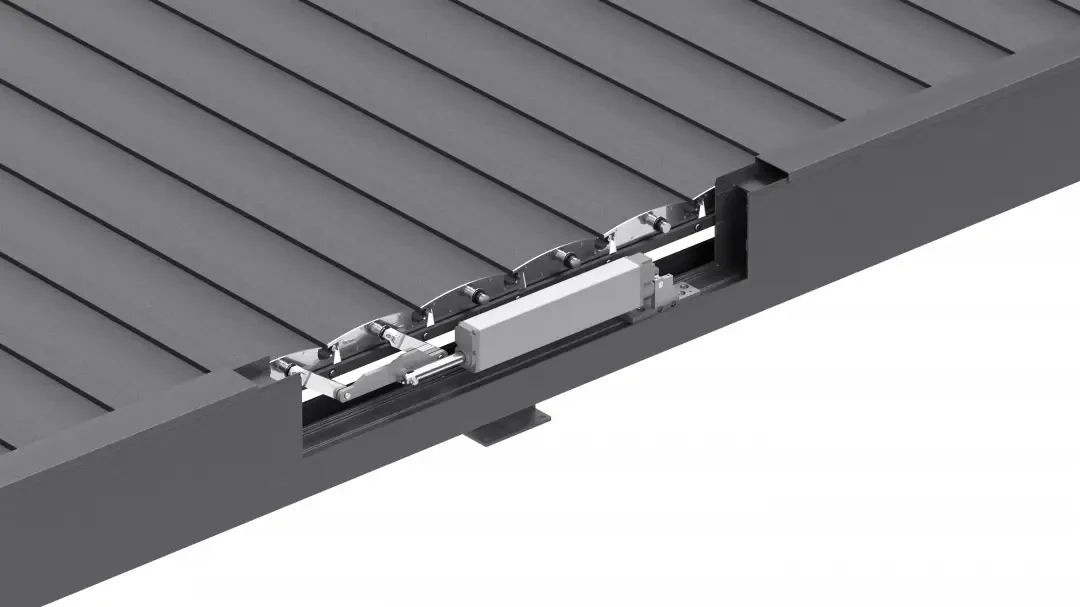

• Wariant z ukrytym silnikiem: płaskie pióra, podwójny system uszczelek

Parametry techniczne

Szerokość modułu

maks. 400 cm

Wysięg

maks. 700 cm

Wysokość w świetle belek

maks. 280 cm

Pióra

podziałka 20 cm, obrót do ok. 110°–120°

Obciążenie śniegiem

do 50 kg/m² (10 kg/m² przy Open Slide)

Odporność na wiatr

ok. 92 km/h (klasa 6)

Napęd

Elero Picolo XL 1200 N lub 24 V DC

Odwodnienie

rynny 9,2 cm, odpływ przez belki i słupy

Normy

PN-EN 1090, PN-EN 13659

Opis

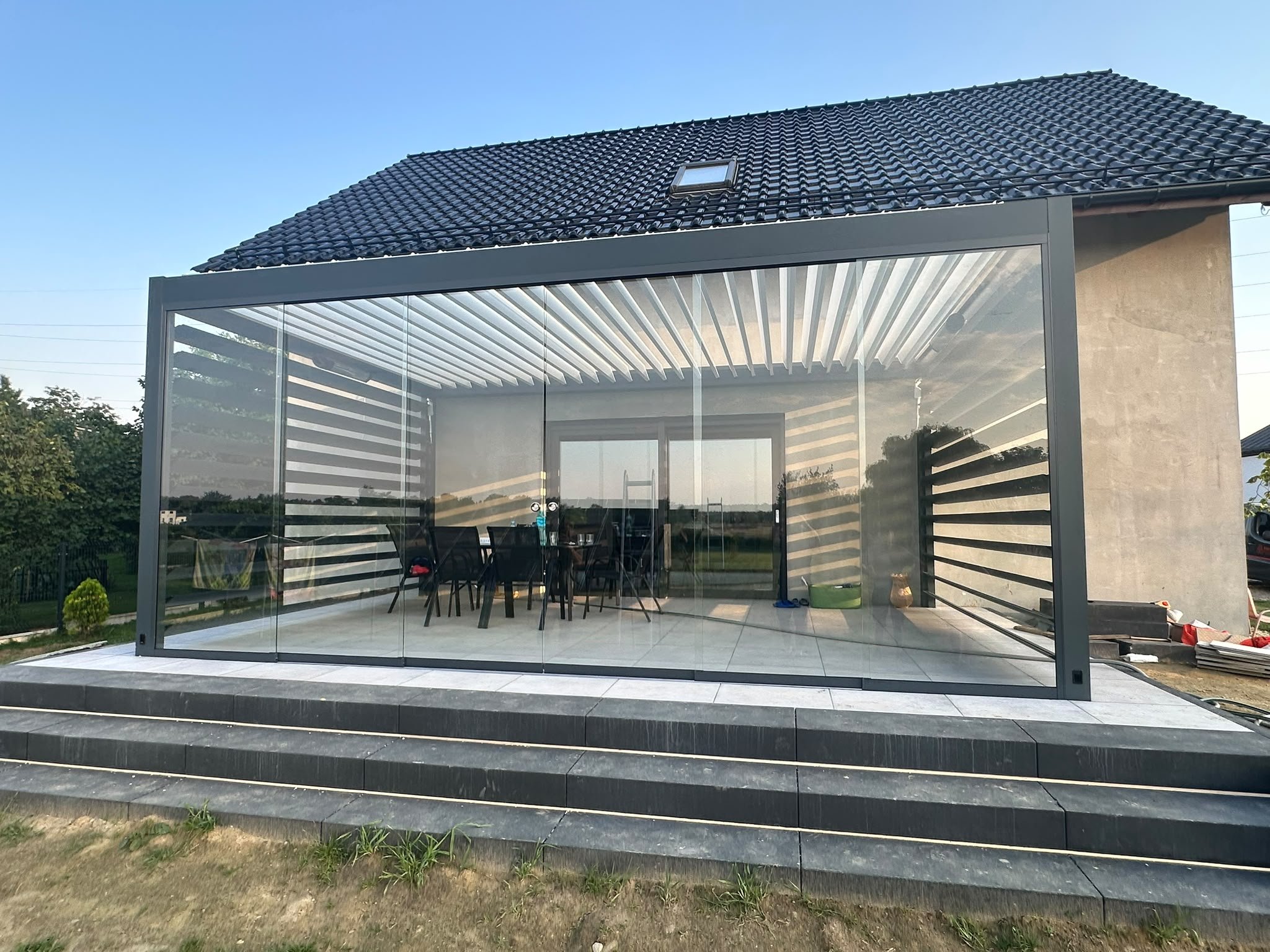

Zewnętrzny system osłony przed warunkami atmosferycznymi, mocowany do budynku lub wolnostojący. Dla osób prywatnych i firm: domy jednorodzinne, ogródki restauracyjne, hotele.

Charakterystyka

• Ruchome pióra dachu, ukryty silnik i mechanizm napędowy
• Zatrzymanie piór pod dowolnym kątem, sterowanie nadajnikiem lub aplikacją
• Zintegrowana rynna i odwodnienie przez słupy
• Boczna komora belek z rewizją na okablowanie
• Typ 1 (lamela S): obrót do 135°. Typ 2 (lamela FLAT): obrót do 110°
• Opcjonalne oświetlenie LED (punktowe lub pasek)

Parametry techniczne

Szerokość / długość

do 400 / 601 cm

Wysokość konstrukcji

maks. 300 cm (311,3 z mechanizmem)

Wysokość w świetle belek

maks. 281 cm

Obciążenie śniegiem

do 72 kg/m² (ok. 35 cm)

Odporność na wiatr

110 km/h (zamknięty dach, maks. gabaryty)

Odwodnienie

do 0,04 l/s/m², 5 min

Sterownik LED

Teleco IOALL868

Konstrukcja nie chroni przed obfitymi opadami deszczu. Dodanie ścianek (screeny, szkło) zmniejsza odporność na wiatr. Dedykowana osłona pionowa: Screen 160 ZiiiP.

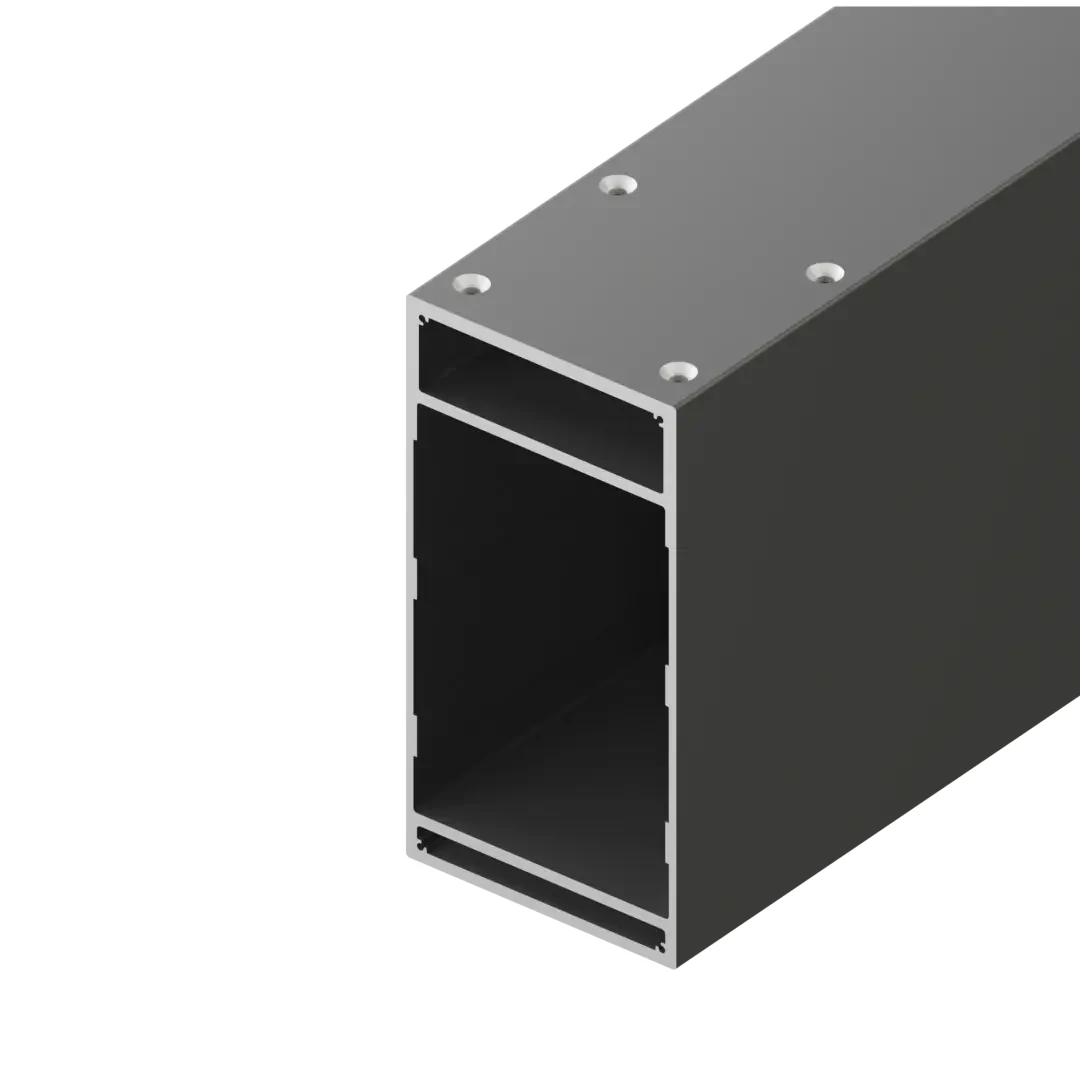

Opis

Zewnętrzny system osłony przed warunkami atmosferycznymi, mocowany do budynku lub wolnostojący. Możliwe rozwiązania jednonawowe i dwunawowe, poprzeczne lub podłużne.

Charakterystyka

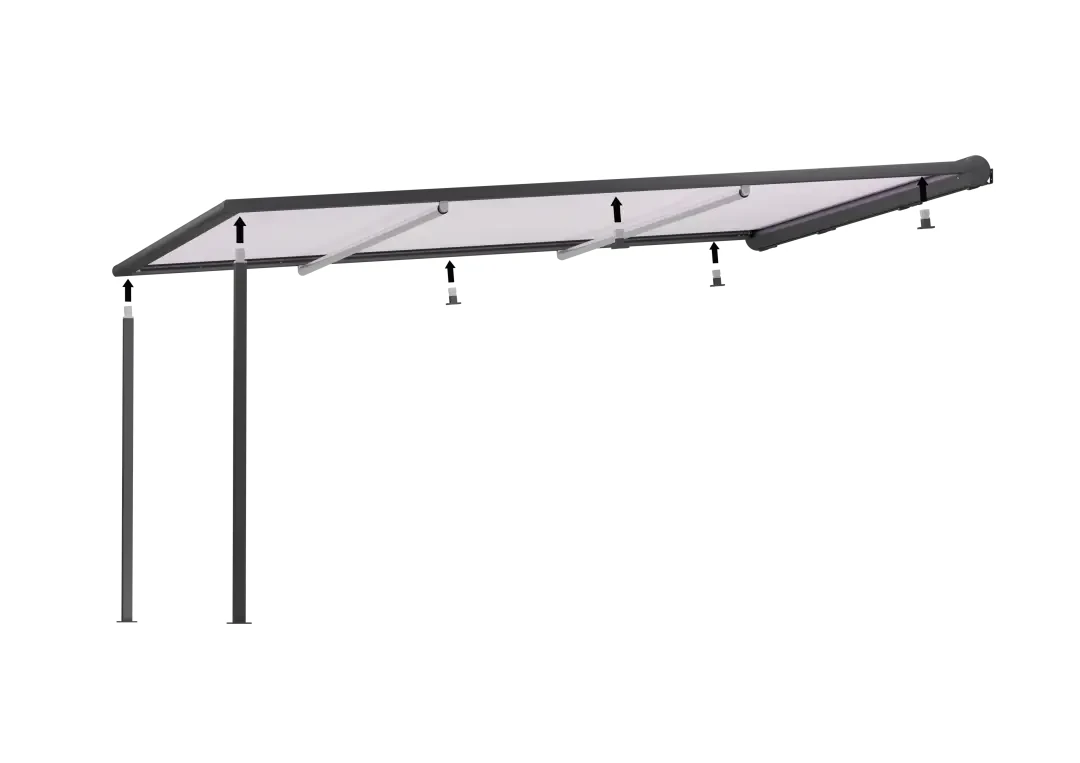

• Wolnostojąca lub przyścienna, montaż modułowy, chowana stopa
• Ukryty silnik, sterowanie nadajnikiem lub aplikacją
• Oświetlenie LED: pasek, punktowe lub obwodowe
• Czujniki wiatru, deszczu i słońca

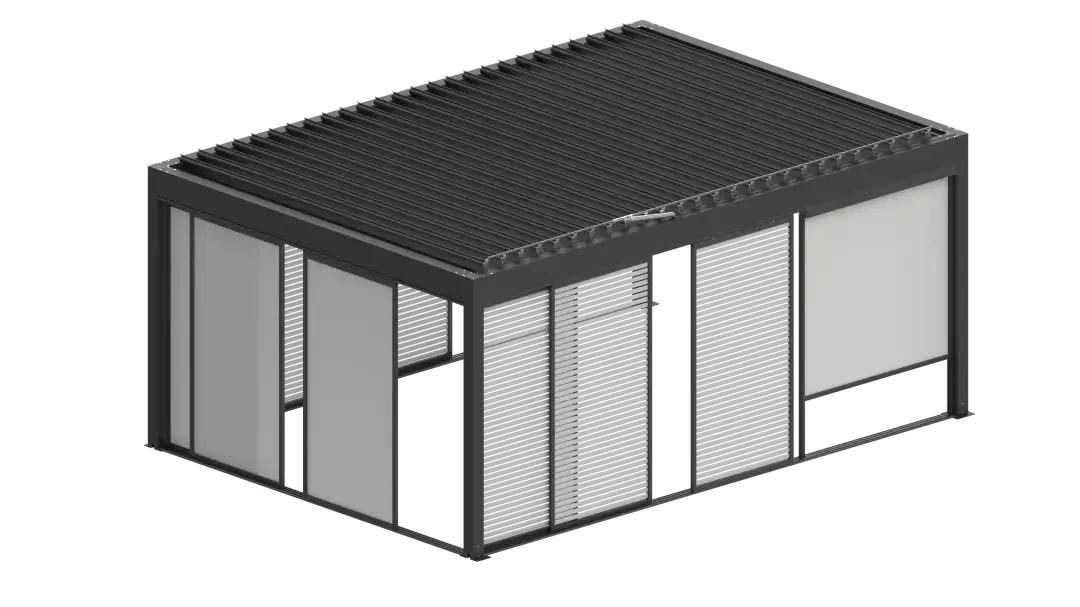

• Doposażenie: panele OpenSlide, screeny, Shutters, Slide

Parametry techniczne

Jednonawowa

szer. do 500, dł. do 698 cm

Dwunawowa poprzeczna

szer. do 986, dł. do 698 cm

Dwunawowa podłużna

szer. do 500, dł. do 902 cm

Wysokość konstrukcji

maks. 300 cm (307,9 z mechanizmem)

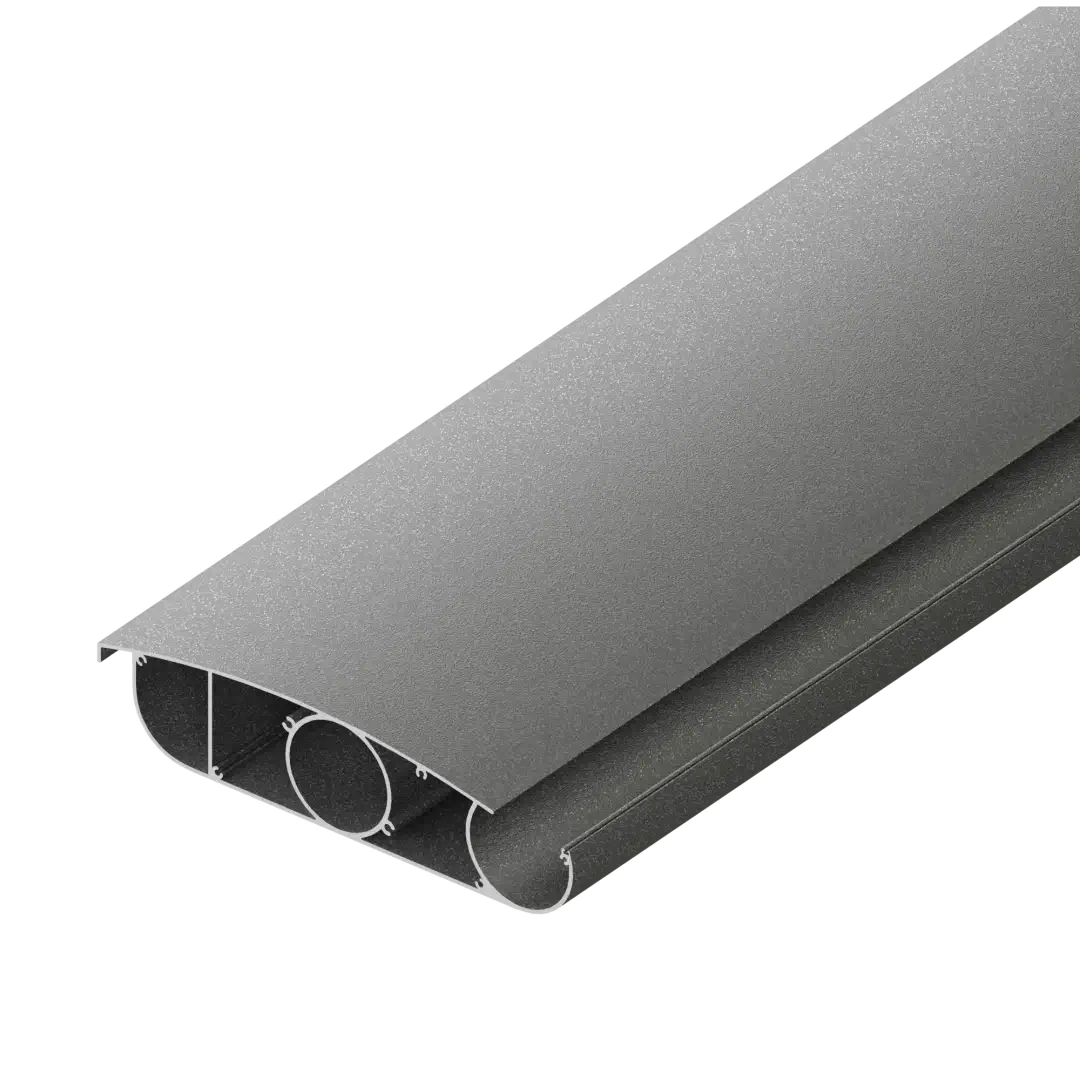

Nachylenie lameli

0°–135°

Obciążenie śniegiem

72 kg/m² (maks. gabaryty)

Odporność na wiatr

110 km/h (maks. gabaryty)

Odwodnienie

do 0,04 l/s/m², 5 min

* Do 200 kg/m² (ok. 100 cm śniegu) dla konfiguracji 600 × 400 × 300 cm, przy wietrze ok. 95 km/h. Konstrukcja nie chroni przed obfitymi opadami deszczu.

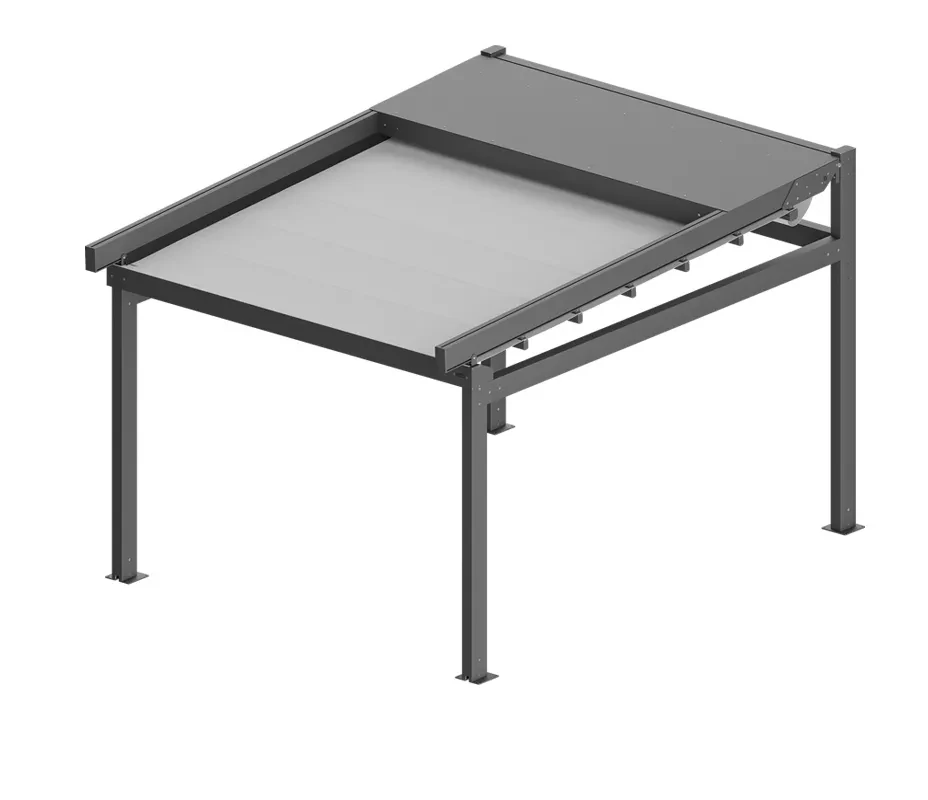

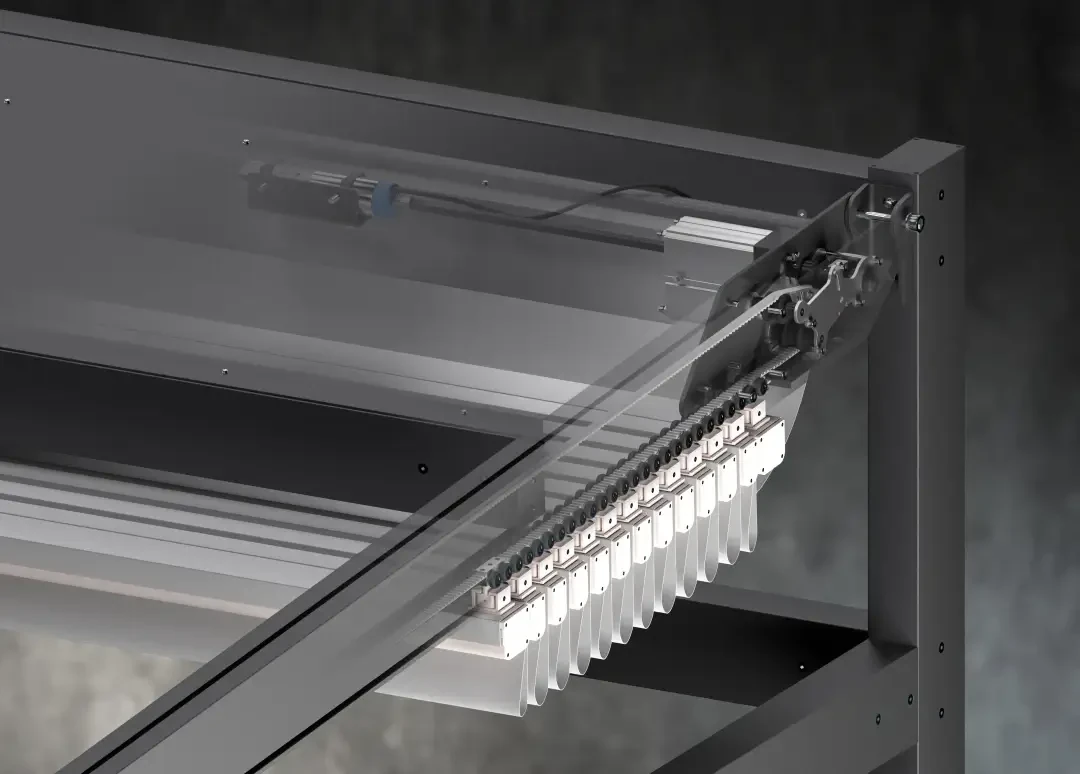

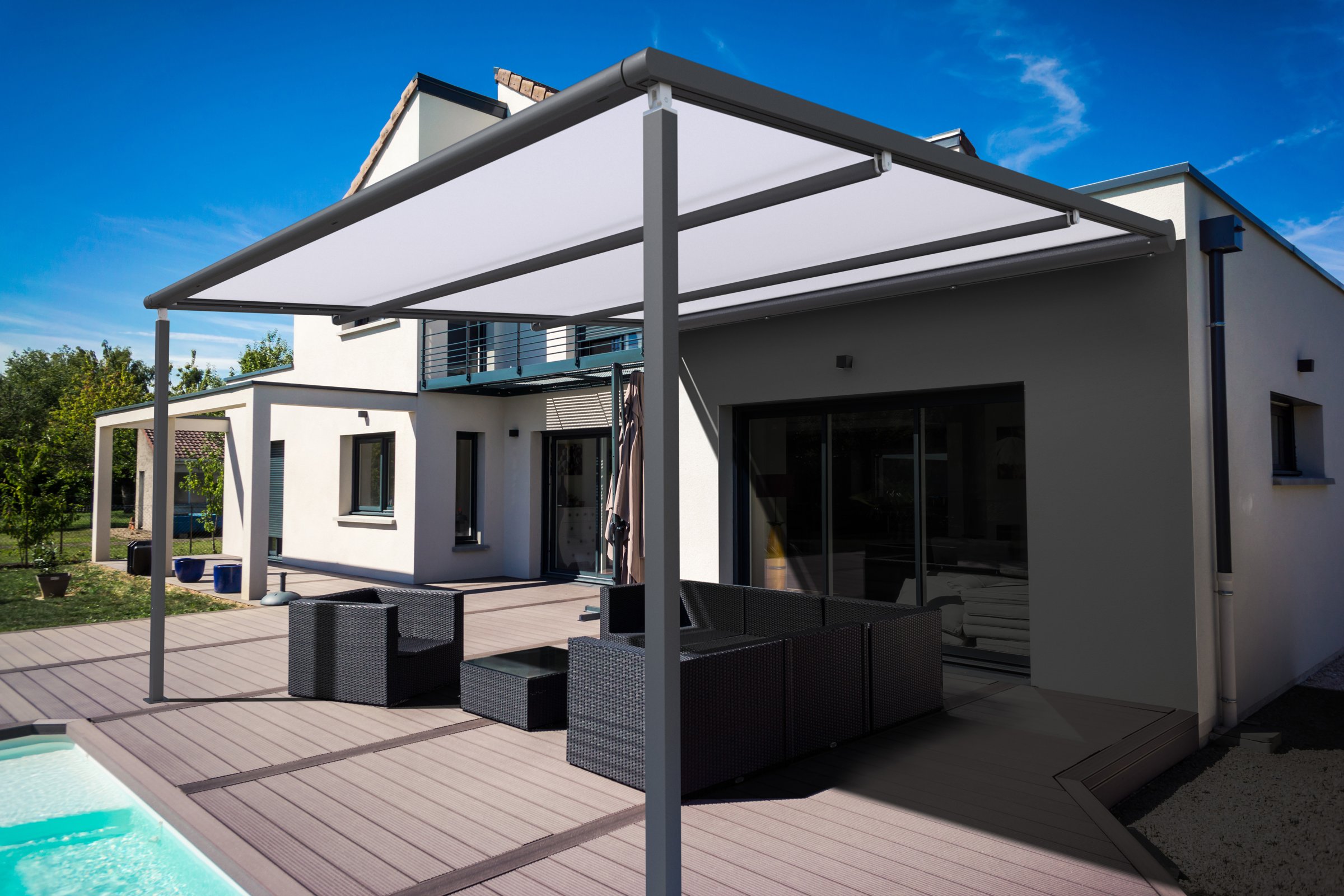

Opis

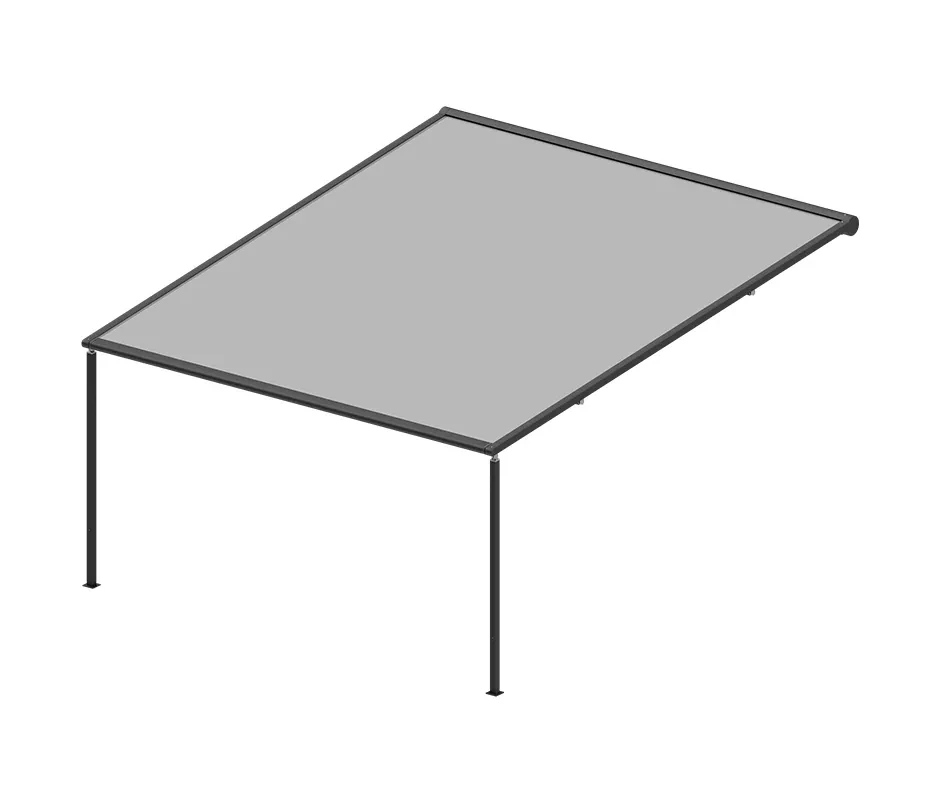

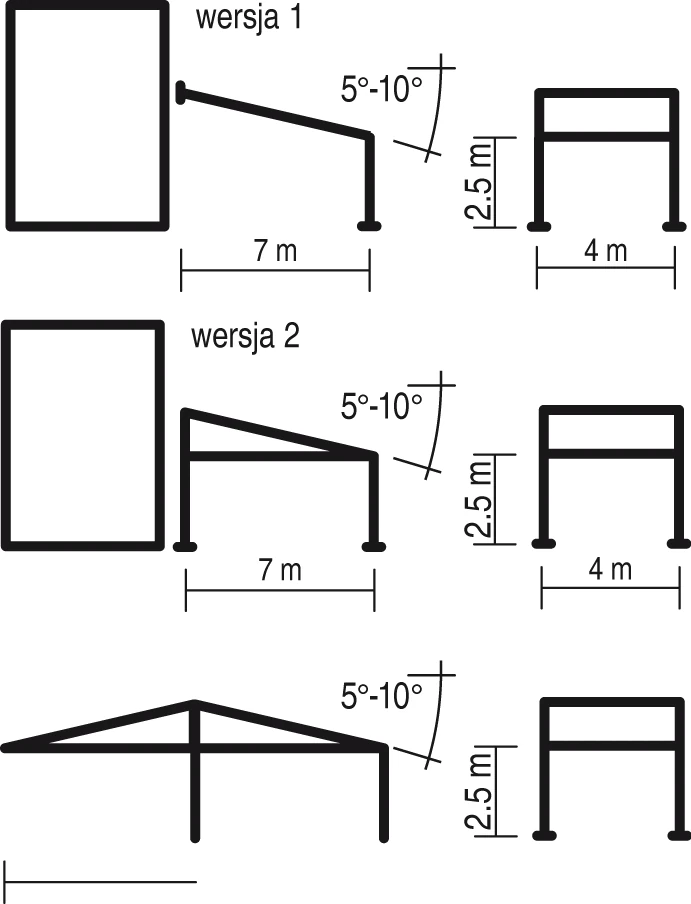

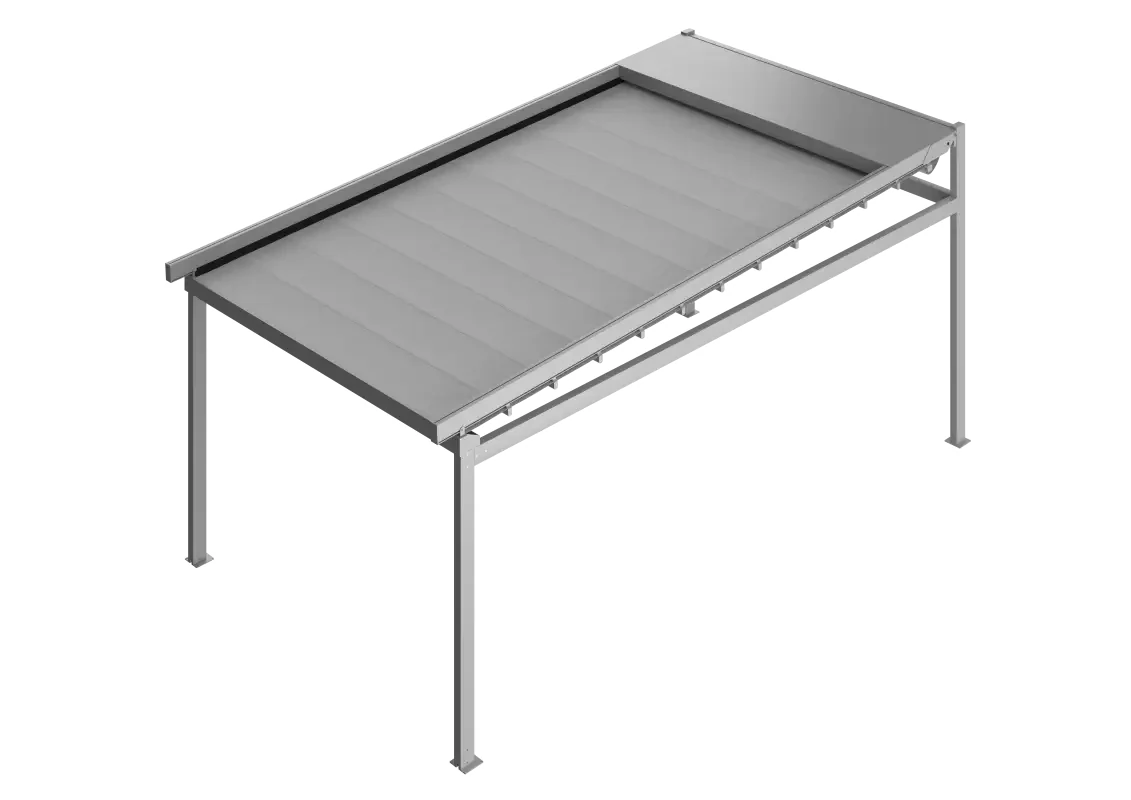

Estetyczna konstrukcja aluminiowa z ruchomym zadaszeniem. System wózków jezdnych z wbudowanym napędem elektrycznym zapewnia komfortową pracę dachu, a ukryty system odprowadzania wody wysoką estetykę.

Charakterystyka

• Ruchome poszycie z tkaniny PVC sterowane elektrycznie
• Rynna za belką okapową i słupy przednie odprowadzają wodę
• Oświetlenie LED od spodu belek (opcja)
• Wersja przyścienna i wolnostojąca, rozbudowa modułowa
• Możliwość automatyki pogodowej

Parametry techniczne

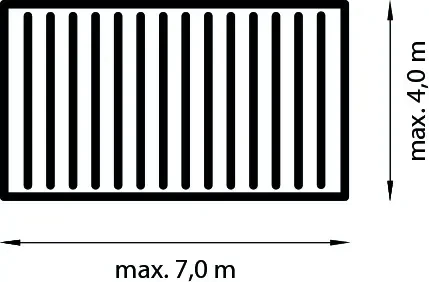

Szerokość modułu

maks. 400 cm

Wysięg

maks. 700 cm

Wysokość w świetle belki okapowej

maks. 250 cm

Kąt pochyłu

5°–10°

Napęd

silnik Geiger GJ5620

Pokrycie

tkanina PVC systemu Solid

Odporność na wiatr

ok. 39–49 km/h (klasa 3)

Normy

PN-EN 1090, PN-EN 13561

Chroni przed deszczem i wiatrem, nie chroni przed opadami śniegu. Odporność na wiatr jest niższa niż w SB 450 i SB 550.

Opis

Rozwiązanie łączące funkcjonalność markizy z estetyką pergoli. Zadaszenie z tkaniny Serge Ferrari z pneumatycznym naciągiem zapewnia równomierne napięcie tkaniny i odporność na wiatr.

Charakterystyka

• Tkanina Serge Ferrari w dwóch wariantach przepuszczalności światła: 1% i 5%
• Pneumatyczny naciąg tkaniny
• Wyłącznie wersja przyścienna
• Możliwość łączenia wielu modułów
• Sterowanie elektryczne z integracją smart home

Parametry techniczne

Szerokość

200–500 cm

Wysięg

200–600 cm

Wysokość słupa przedniego

maks. 240 cm

Kąt pochyłu

10°–45°

Przepuszczalność światła

1% lub 5%

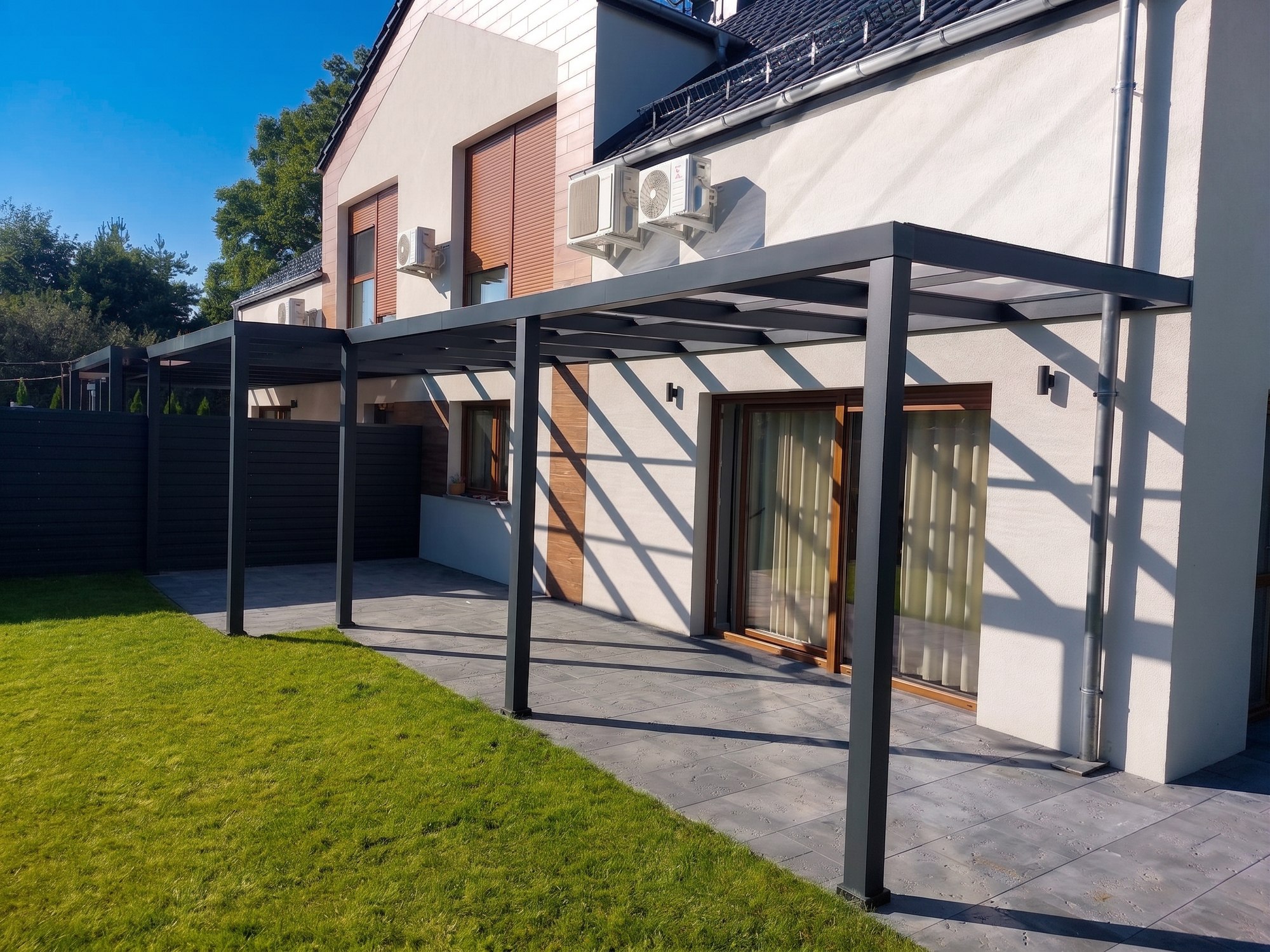

Opis

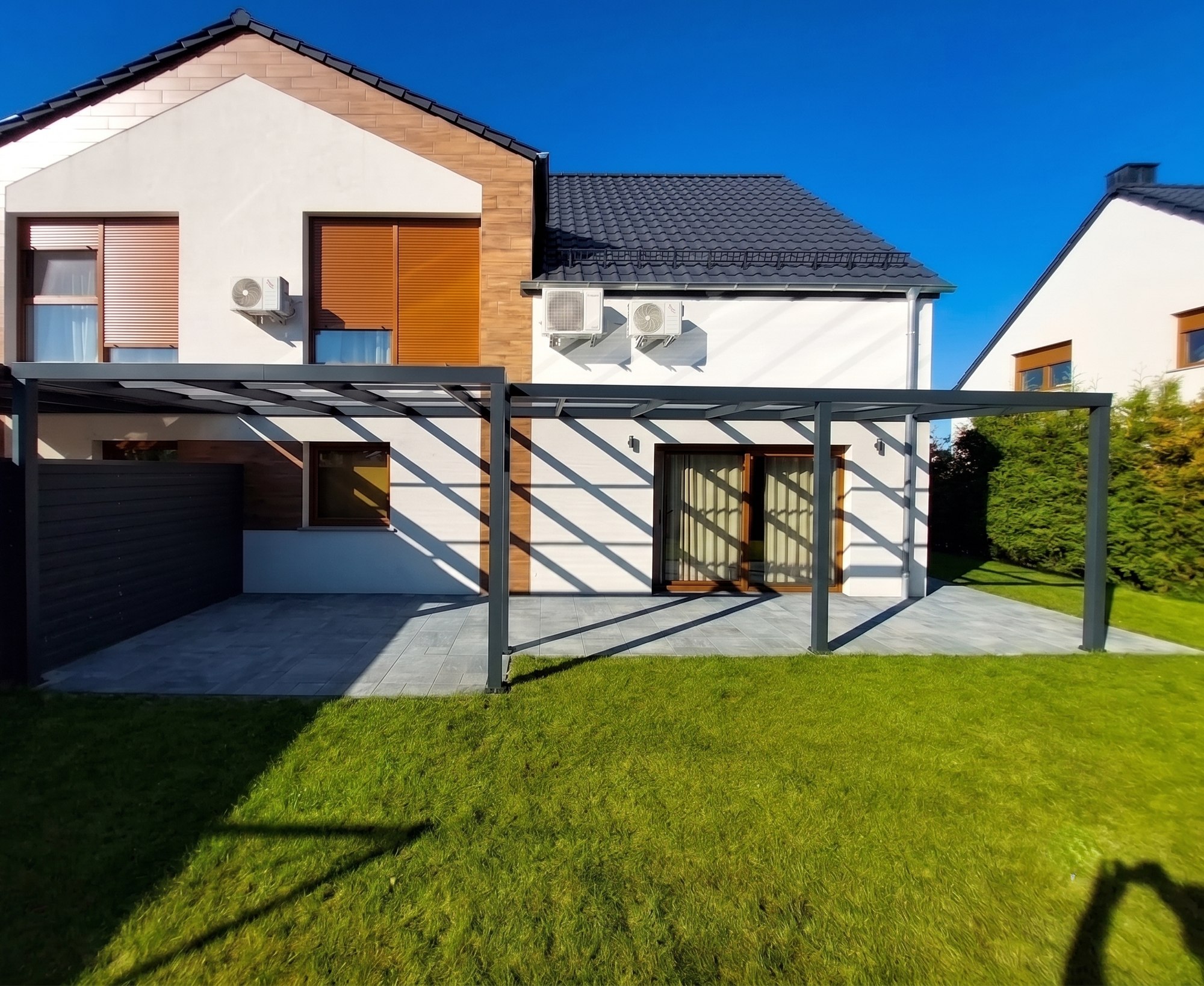

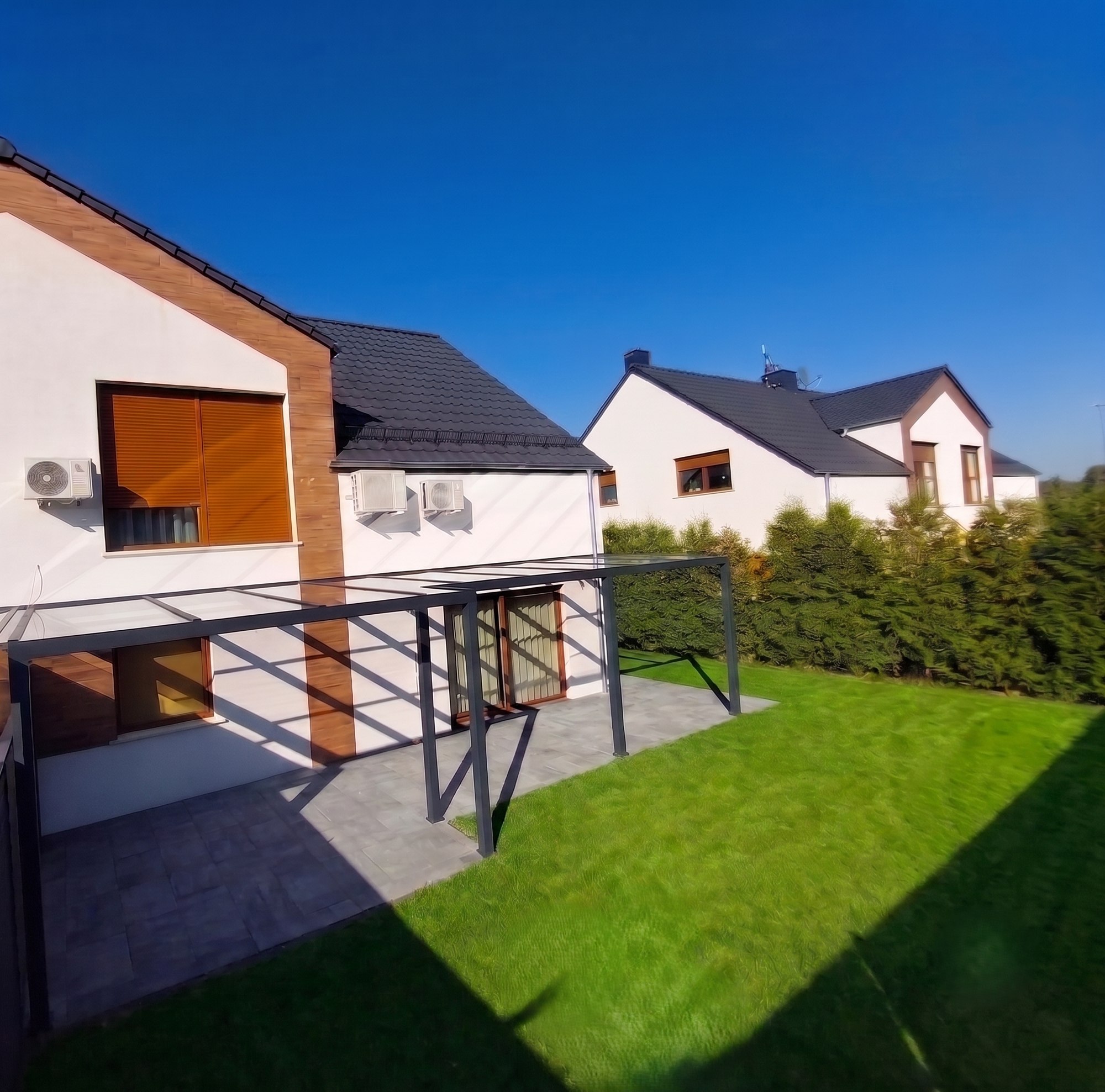

Funkcjonalna, estetyczna pergola przyścienna z dachem z poliwęglanu litego. Konstrukcja z profili aluminiowych i elementów ze stali nierdzewnej jest mocowana do ściany budynku, a z drugiej strony oparta na słupach. Dach chroni przed deszczem i słońcem, zachowując dostęp światła dziennego.

Charakterystyka

• Wersja przyścienna: dach mocowany do ściany budynku, z drugiej strony oparty na słupach
• Konstrukcja z profili aluminiowych oraz elementów ze stali nierdzewnej; łączniki ze stali nierdzewnej
• Dach z płyt z poliwęglanu litego 0,6 cm (format płyty 205 × 305 cm); płyty leżą na uszczelkach i są dociśnięte aluminiowymi profilami dolnym i górnym 6 cm z uszczelkami EPDM
• Ukryta rynna i odpływy, estetyczne odprowadzanie wody z dachu
• Dach jednospadowy o spadku 8,7%
• Wysokość w świetle dobrana do zabudów bocznych: Open Slide, Slide, Shutters i screenów

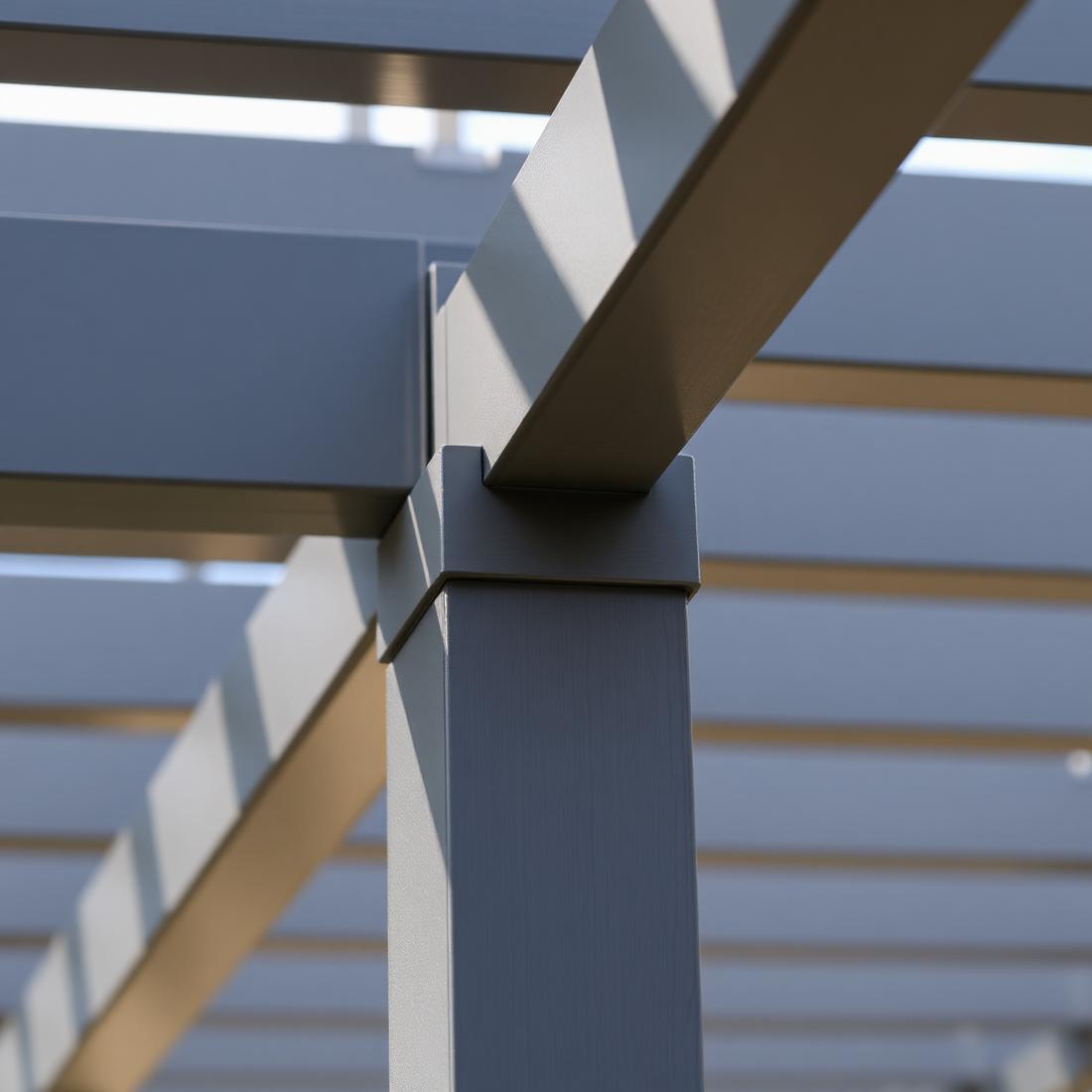

• Słupy i belki dachowe z profili zamkniętych o stałych przekrojach

Parametry techniczne

Wysięg

do 300 cm

Szerokość

do 900 cm

Wysokość w świetle

do 280 cm (przy niższej krawędzi dachu)

Spadek dachu

8,7% (ok. 26 cm na wysięgu 300 cm)

Słupy

profil aluminiowy 10×10×0,3 cm

Belki dachowe

profil aluminiowy 10×4×0,3 cm

Rozstaw belek dachowych

do 70 cm

Pokrycie dachu

poliwęglan lity 0,6 cm

Odwodnienie

ukryta rynna i odpływy

Opis

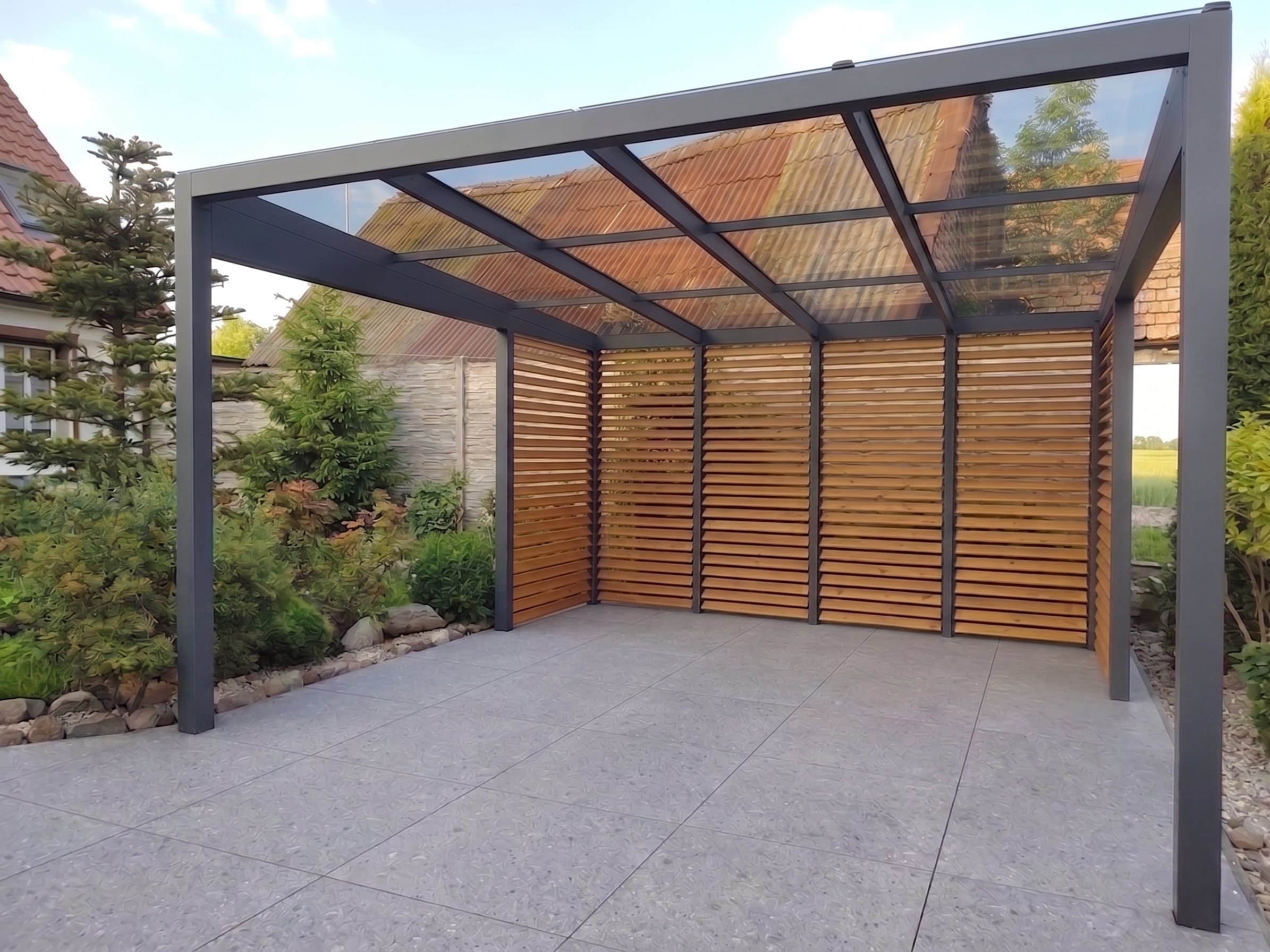

Funkcjonalna, estetyczna pergola wolnostojąca z dachem z poliwęglanu litego. Samodzielna konstrukcja z profili aluminiowych i elementów ze stali nierdzewnej, niezależna od budynku. Dach chroni przed deszczem i słońcem, zachowując dostęp światła dziennego.

Charakterystyka

• Wersja wolnostojąca: samodzielna konstrukcja na słupach, niezależna od budynku
• Konstrukcja z profili aluminiowych oraz elementów ze stali nierdzewnej; łączniki ze stali nierdzewnej
• Dach z płyt z poliwęglanu litego 0,6 cm (format płyty 205 × 305 cm); płyty leżą na uszczelkach i są dociśnięte aluminiowymi profilami dolnym i górnym 6 cm z uszczelkami EPDM
• Ukryta rynna i odpływy, estetyczne odprowadzanie wody z dachu
• Dach jednospadowy o spadku 8,7%
• Wysokość w świetle dobrana do zabudów bocznych: Open Slide, Slide, Shutters i screenów
• Słupy i belki dachowe z profili zamkniętych o stałych przekrojach

Parametry techniczne

Wysięg

do 300 cm

Szerokość

do 600 cm

Wysokość w świetle

do 280 cm (przy niższej krawędzi dachu)

Spadek dachu

8,7% (ok. 26 cm na wysięgu 300 cm)

Słupy

profil aluminiowy 10×10×0,3 cm

Belki dachowe

profil aluminiowy 10×4×0,3 cm

Rozstaw belek dachowych

do 70 cm

Pokrycie dachu

poliwęglan lity 0,6 cm

Odwodnienie

ukryta rynna i odpływy

Opis

Sam dach (nie samodzielna pergola), montowany na już istniejącej konstrukcji nośnej klienta, np. na istniejących słupach, w altanie lub wiacie. Zestaw nie zawiera własnych słupów ani konstrukcji nośnej. Ochrona przeciwsłoneczna, zacienianie i osłona przeciwdeszczowa jako dach modułowy.

Charakterystyka

• Sam dach, bez słupów i konstrukcji nośnej, montowany na istniejącej konstrukcji klienta
• Lamele regulowane 0°–120°
• Wersja z silnikiem widocznym lub ukrytym
• Montaż modułowy z możliwością łączenia elementów (osobne konstrukcje z możliwością skręcenia)
• Odwodnienie: 2 rynny na belkach wzdłużnych lub 4 obwodowe
• Kotwienie przelotowe na belkach wzdłużnych lub poprzecznych, domyślnie 4 mocowania przyścienne na belkach wzdłużnych

Parametry techniczne

Szerokość

140–400 cm

Wysięg

140–700 cm (min. 240 cm przy mocowaniu przyściennym)

Wysięg w wielokrotności

20 cm

Obrót lameli

0°–120°

Belka z rewizją

8,5×24,5 cm

Pióro

22,1×4,3 cm

Odwodnienie

2 rynny wzdłużne lub 4 obwodowe

Dla wysięgu poniżej 240 cm nie da się nawiercić belki wzdłużnej napędowej pod uchwyty ścienne.

Opis

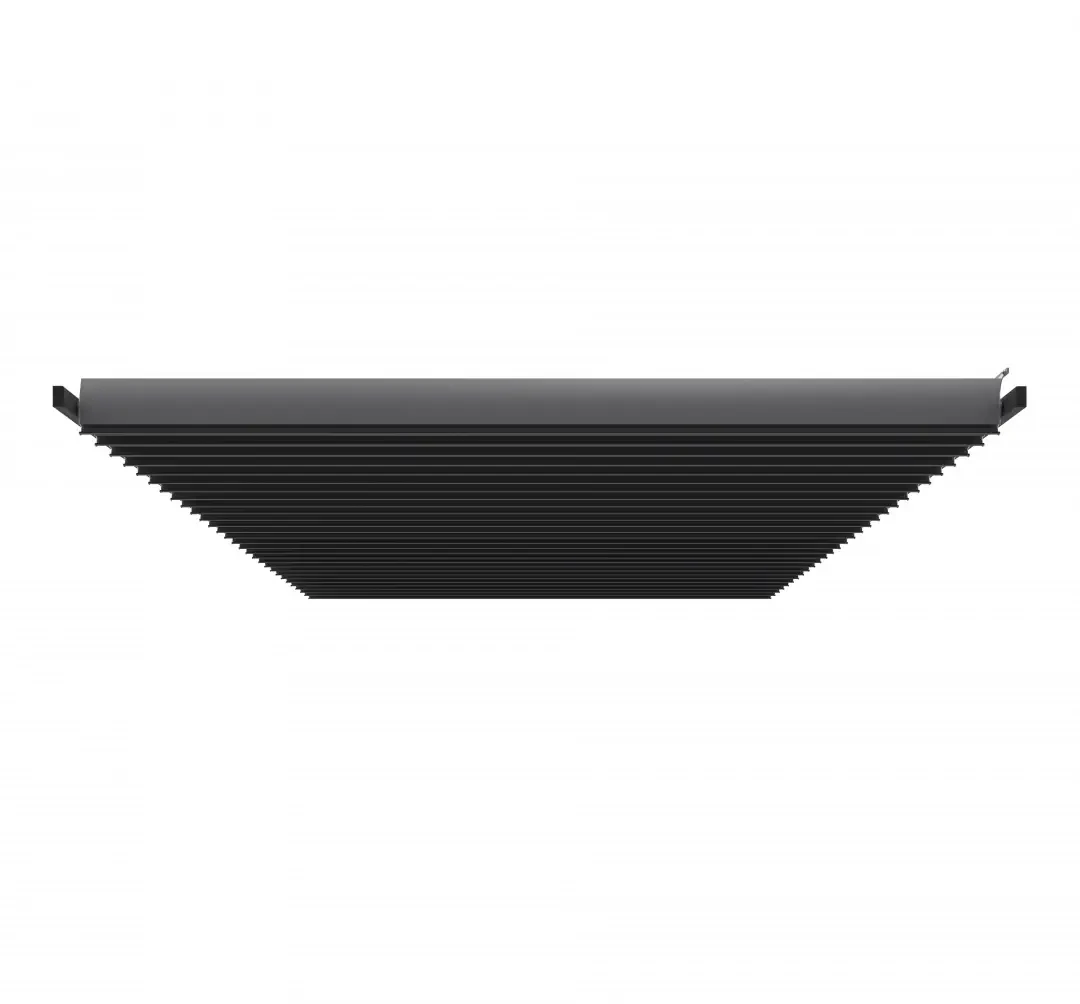

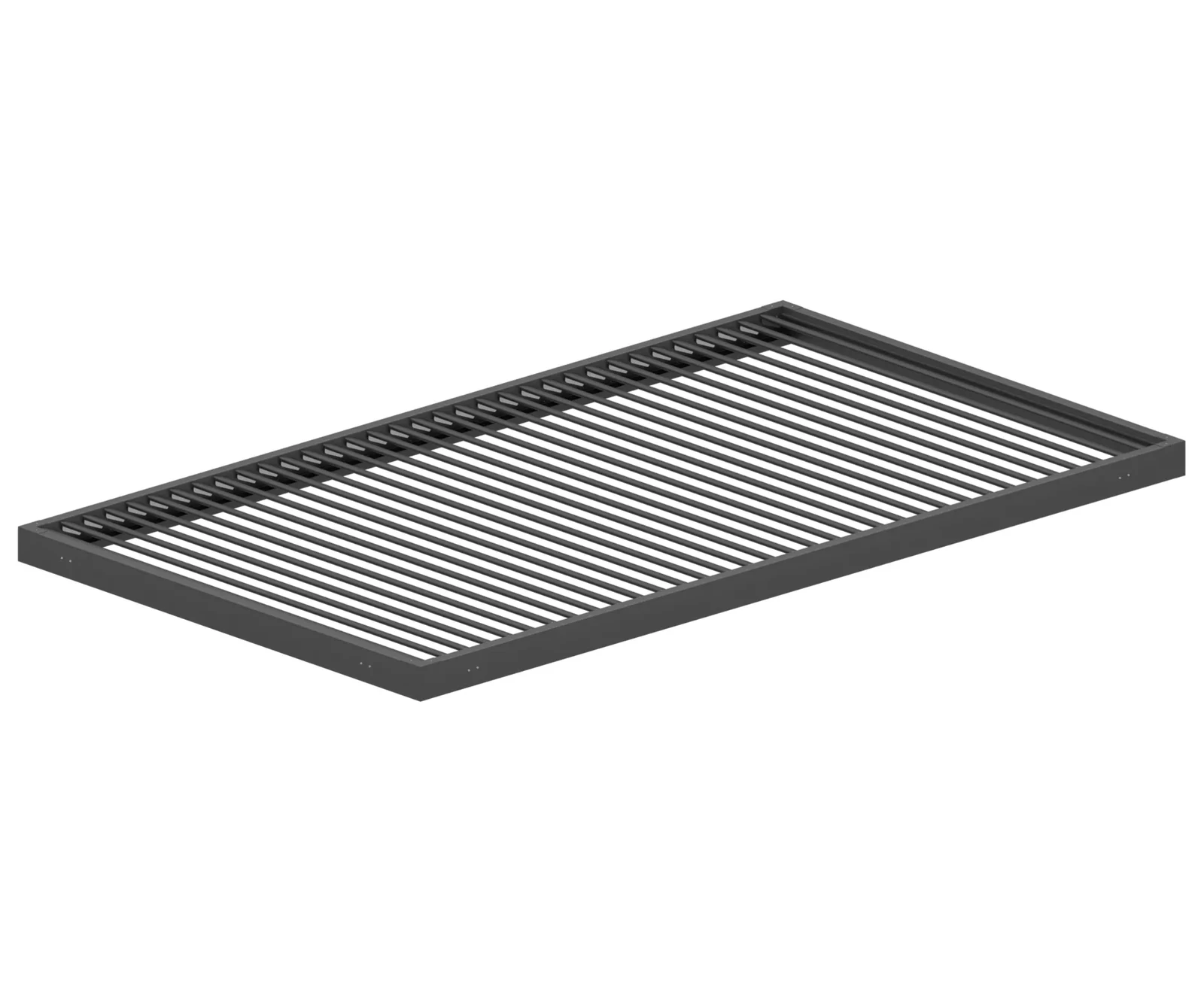

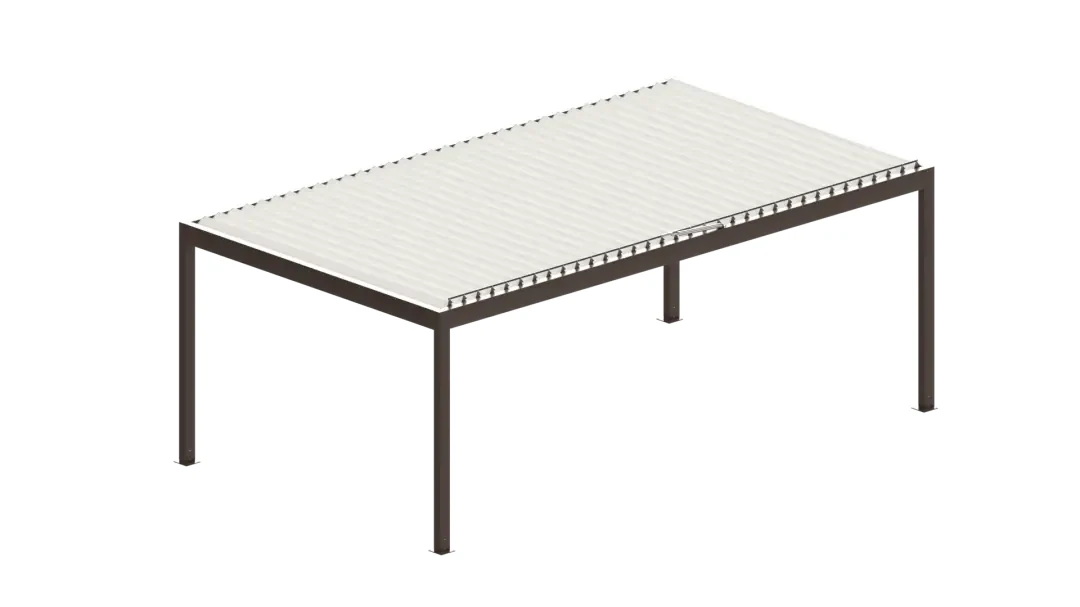

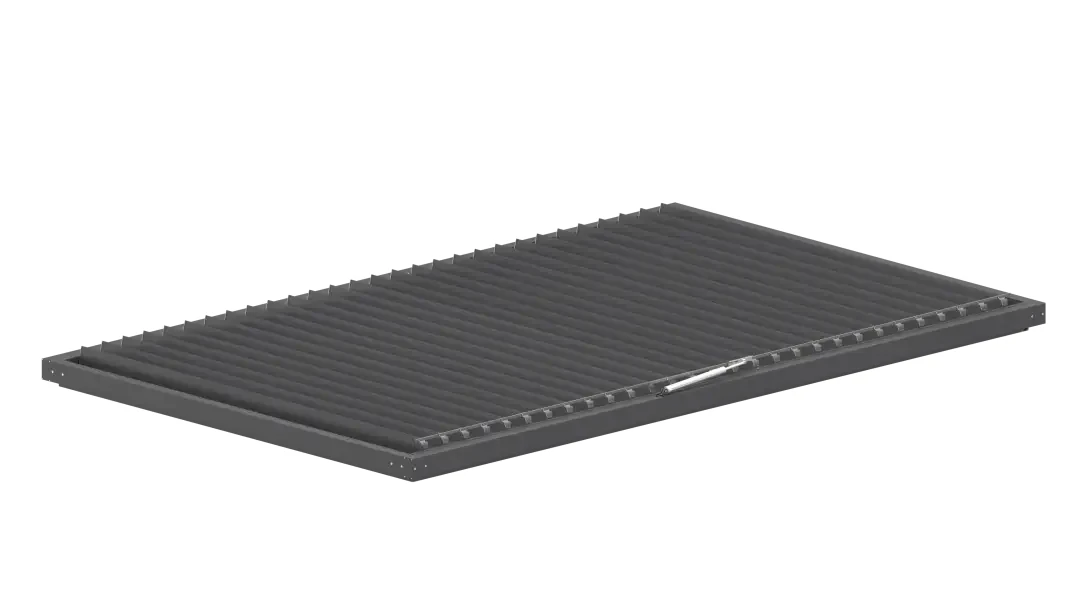

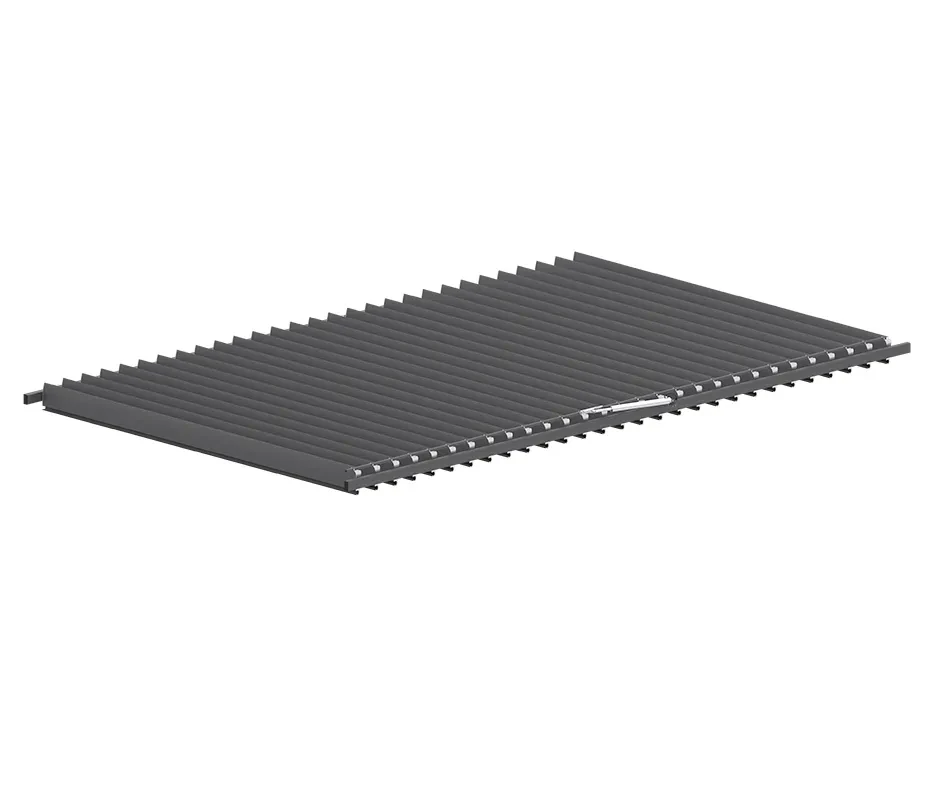

Moduł dachowy SB 400MD to funkcjonalny, estetyczny zestaw złożony z prowadnic oraz obracanych piór wraz z napędem, tworzących stały dach chroniący przed słońcem, a po uzupełnieniu o opcjonalny system rynnowy także przed deszczem. System nie jest samonośny. Przeznaczony do wypełniania wnęk otworów poziomych lub nakładania na nie.

Charakterystyka

• Aluminiowe profile ekstrudowane i elementy ze stali nierdzewnej; prosta konstrukcja i niska masa własna
• Wymaga zewnętrznej podkonstrukcji nośnej dostarczonej przez klienta lub wykonawcę
• Wymaga zlicowania górnej powierzchni prowadnic z górą podkonstrukcji nośnej
• Obrót piór sterowany elektrycznie, ręcznym przełącznikiem lub zdalnie; możliwa automatyka pogodowa
• Odwodnienie (rynny) jako opcja, niepowiązana konstrukcyjnie z modułem; odprowadzenie wody we własnym zakresie
• Mocowanie silnika wystaje poza obrys wyrobu

Parametry techniczne

Szerokość modułu (z prowadnicami)

100–400 cm

Długość

123–703 cm

Wysokość prowadnic

7,6 cm (min. 13 cm wolnej wysokości nad prowadnicą)

Pióra

podziałka 20 cm, obrót 0°–120°, spadek 0°

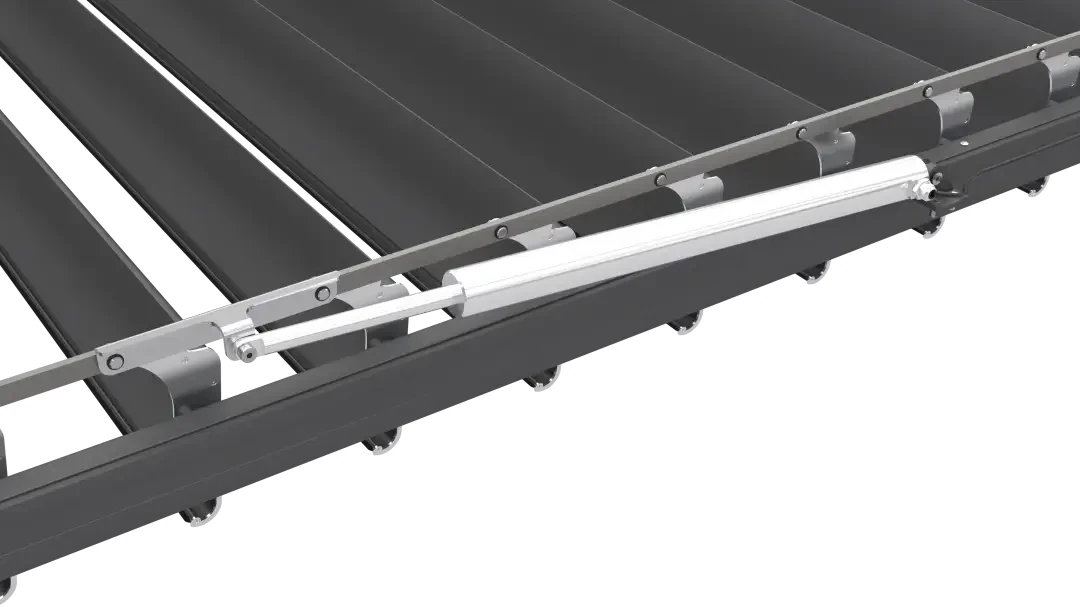

Napęd

Elero Picolo XL (silnik montowany na miejscu)

Odporność na wiatr

ok. 92 km/h (klasa 6, PN-EN 13659)

Prowadnica / lamela

4×7,6 / 21,6×4 cm

Nie chroni przed opadami śniegu. Ochrona przed deszczem wymaga opcjonalnego systemu rynnowego. Silnik w dostawie nie jest fabrycznie zamocowany do prowadnicy.

Opis

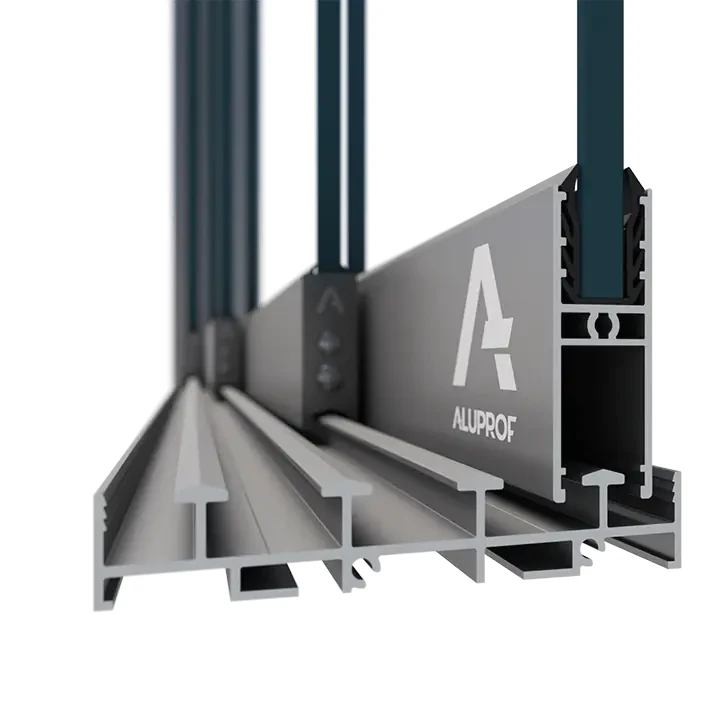

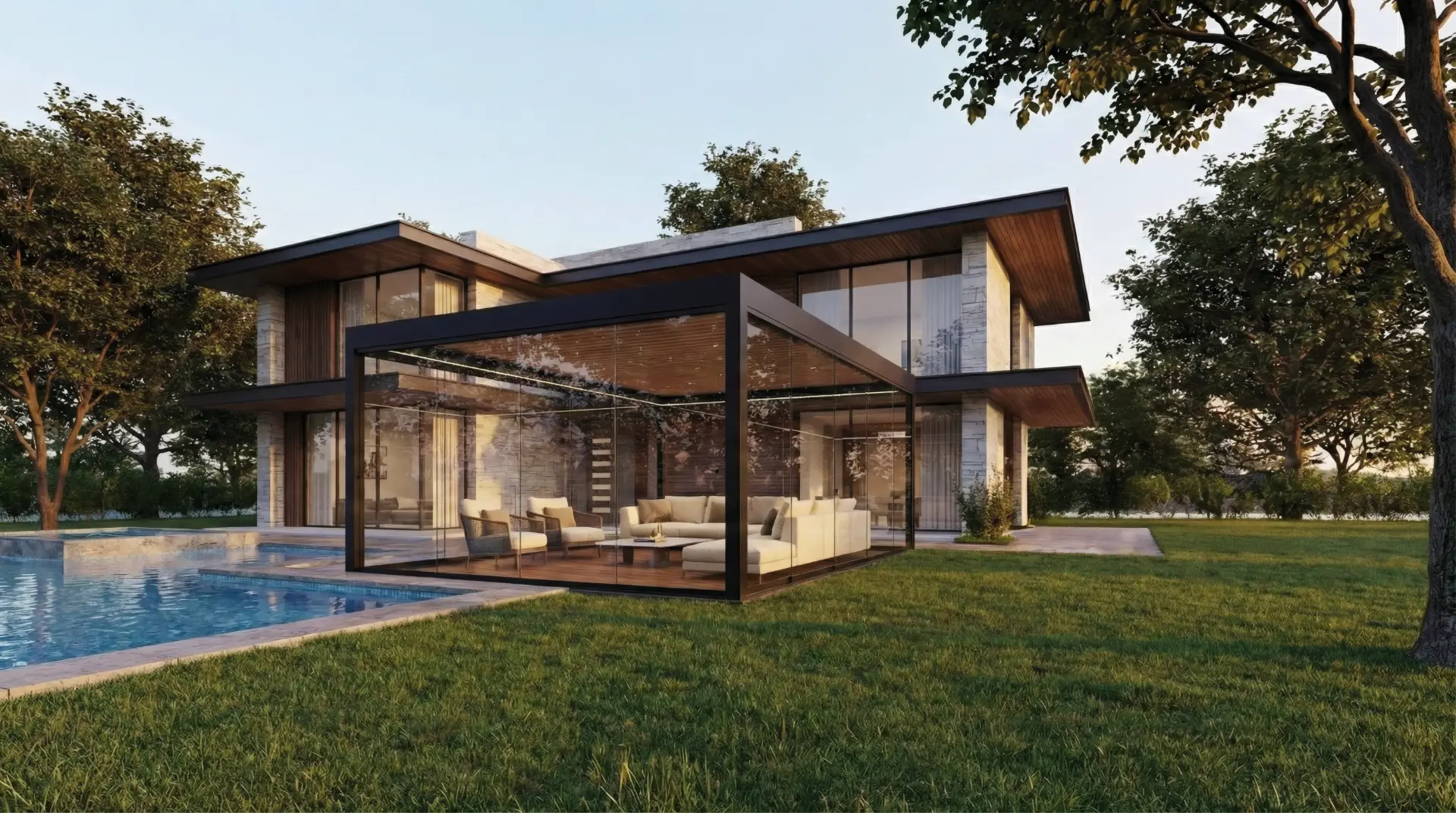

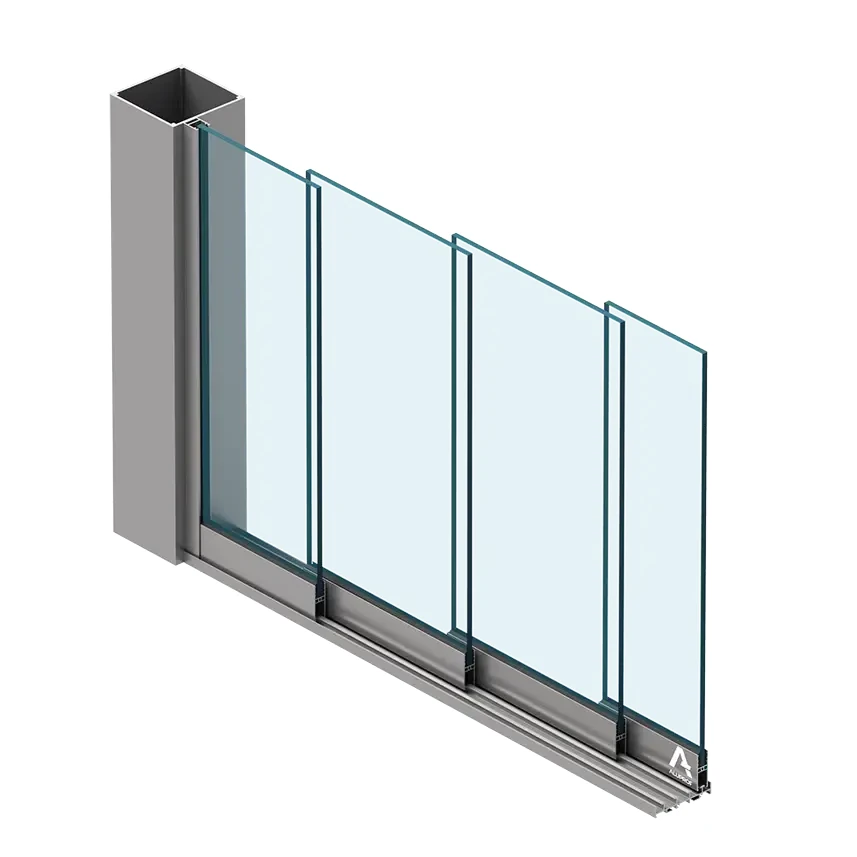

Służy do zabudowy bocznych ścian pergoli lub innych nieogrzewanych obiektów za pomocą przesuwnych segmentów szklanych, zapewniając skuteczną ochronę przed czynnikami atmosferycznymi.

Charakterystyka

• Zabudowy z 3 do 10 przesuwnych segmentów ze szkła hartowanego, poruszających się po 3, 4 lub 5-szynowych prowadnicach
• Segmenty otwierane na 2 sposoby: wszystkie w jedną stronę (lewo/prawo) lub od środka ściany w obie strony
• Ograniczona liczba kształtowników i akcesoriów — łatwa i szybka prefabrykacja
• Możliwość kompensacji ugięć od elementów znajdujących się nad zabudową
• Szyby 1 cm osadzane w skrzydle w jednym z trzech wariantów: w uszczelce lub klejone klejem dwuskładnikowym
• Wózki z regulacją położenia skrzydła góra-dół; pochwyty pełne (naklejane na szyby) lub przelotowe (mocowane do szkła); zamek nawierzchniowy na dolnym profilu skrzydła
• Bezprofilowe lub profilowe połączenie labiryntowe pomiędzy skrzydłami; woda opadowa odprowadzana z prowadnicy dolnej bocznym systemem ewakuacji (obustronnie)
• Bezramowe skrzydła — elegancki wygląd i maksymalna przejrzystość
• Widoczne szerokości kształtowników: prowadnice górne 5 cm, słupki 3 cm
• Prowadnice szynowe o wysokości 1,9 cm spełniają kryteria bezpieczeństwa dla progów na drogach dla ruchu pieszego

Parametry techniczne

Wysokość segmentu (z prowadnicami)

maks. 281 cm

Wysokość skrzydła

maks. 276,7 cm

Szerokość skrzydła

80–120 cm

Długość pojedynczego segmentu

maks. 678 cm

Wymiary segmentów

3-częściowy 238–358 cm; 4-częściowy 315–475 cm; 5-częściowy 392–592 cm; 6-częściowy 479–719 cm; 8-częściowy 636–956 cm; 10-częściowy 793–1113 cm (wysokość 200–281 cm)

Wypełnienie

szyba hartowana 1 cm (EN 12150-1)

Obciążenie wiatrem szyby 1 cm (ugięcie ≤ L/50)

orientacyjnie: ok. 1120 Pa przy wysokości skrzydła 200 cm, ok. 650 Pa przy 240 cm, ok. 410 Pa przy 280 cm

Wózki

nośność 80 kg na skrzydło (8H00845X)

Odporność na wiatr

ok. 92 km/h (klasa 6, 400 Pa)

Opis

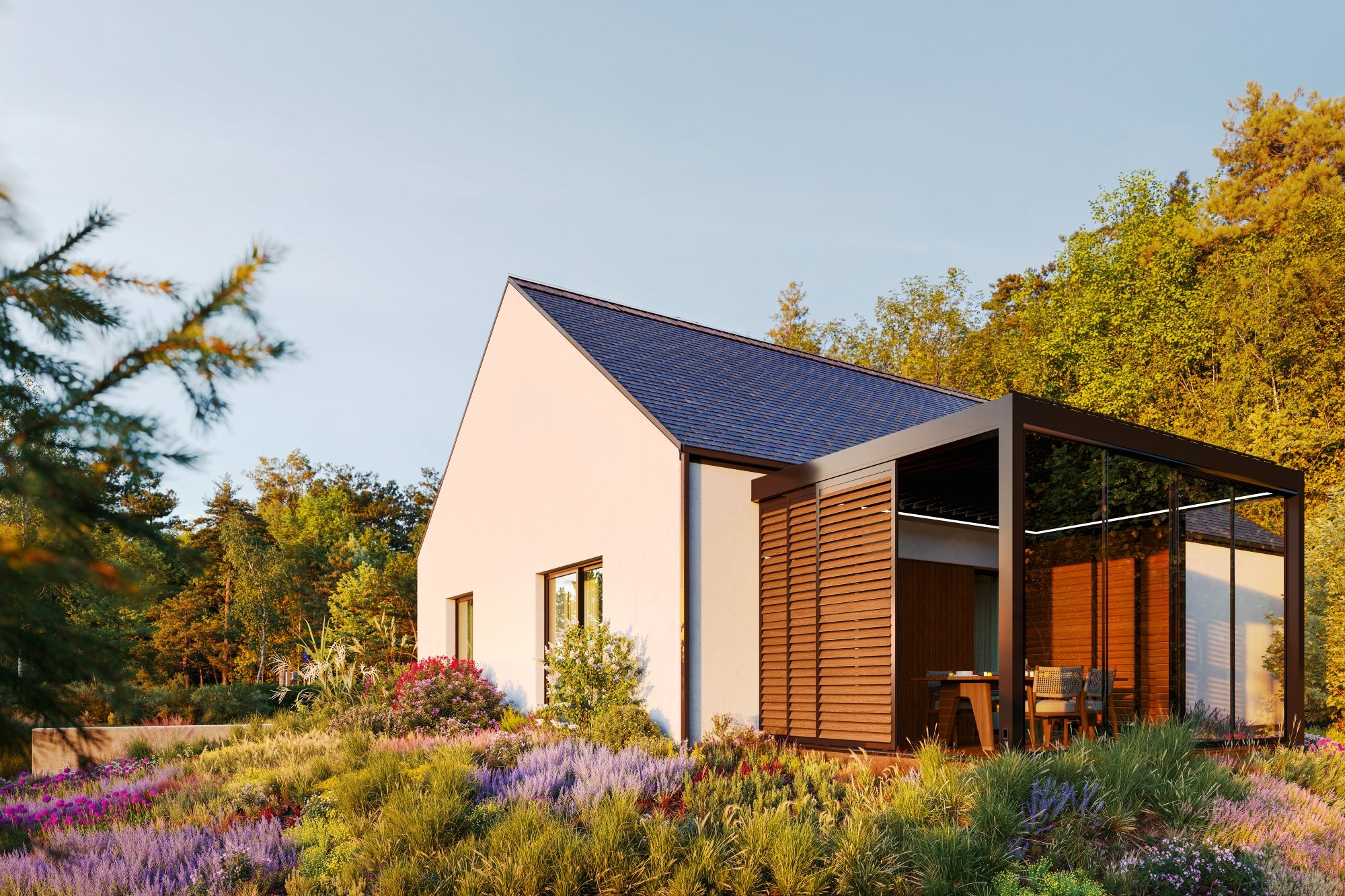

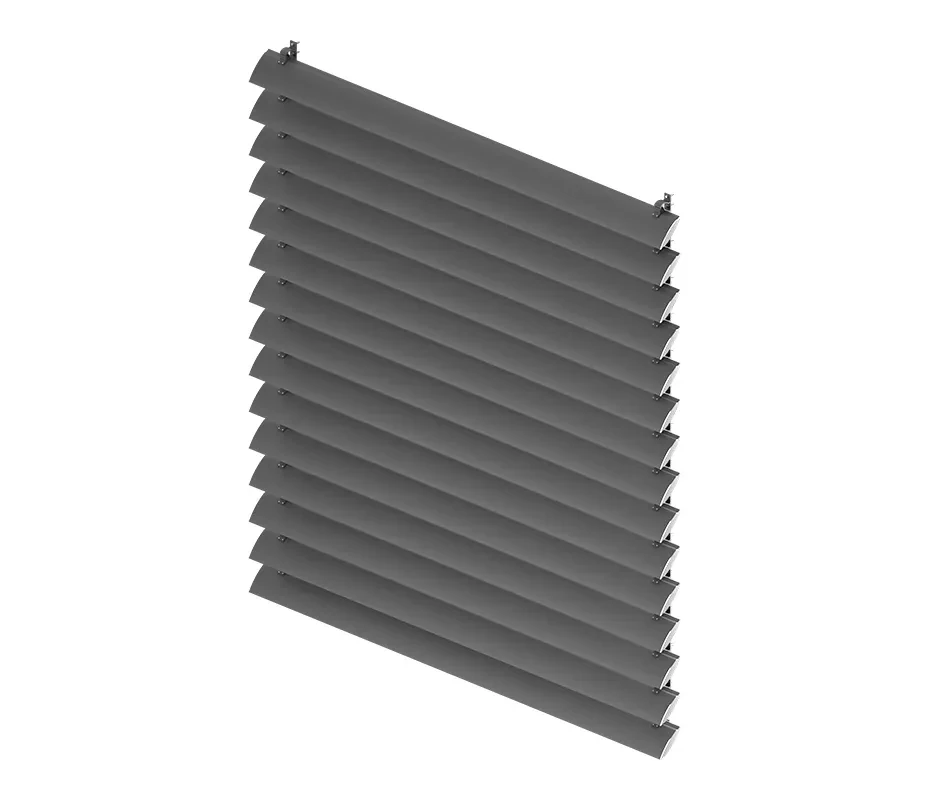

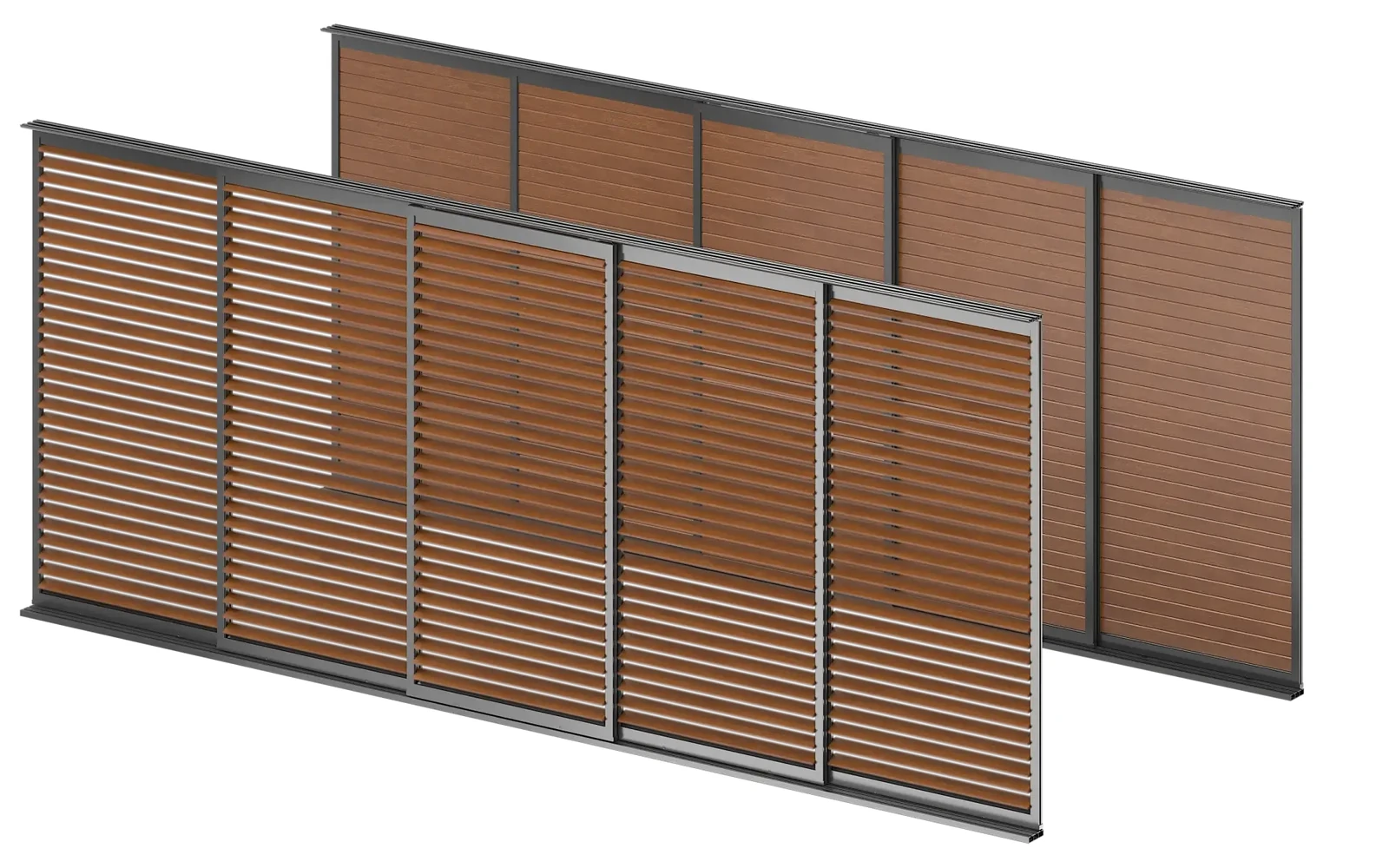

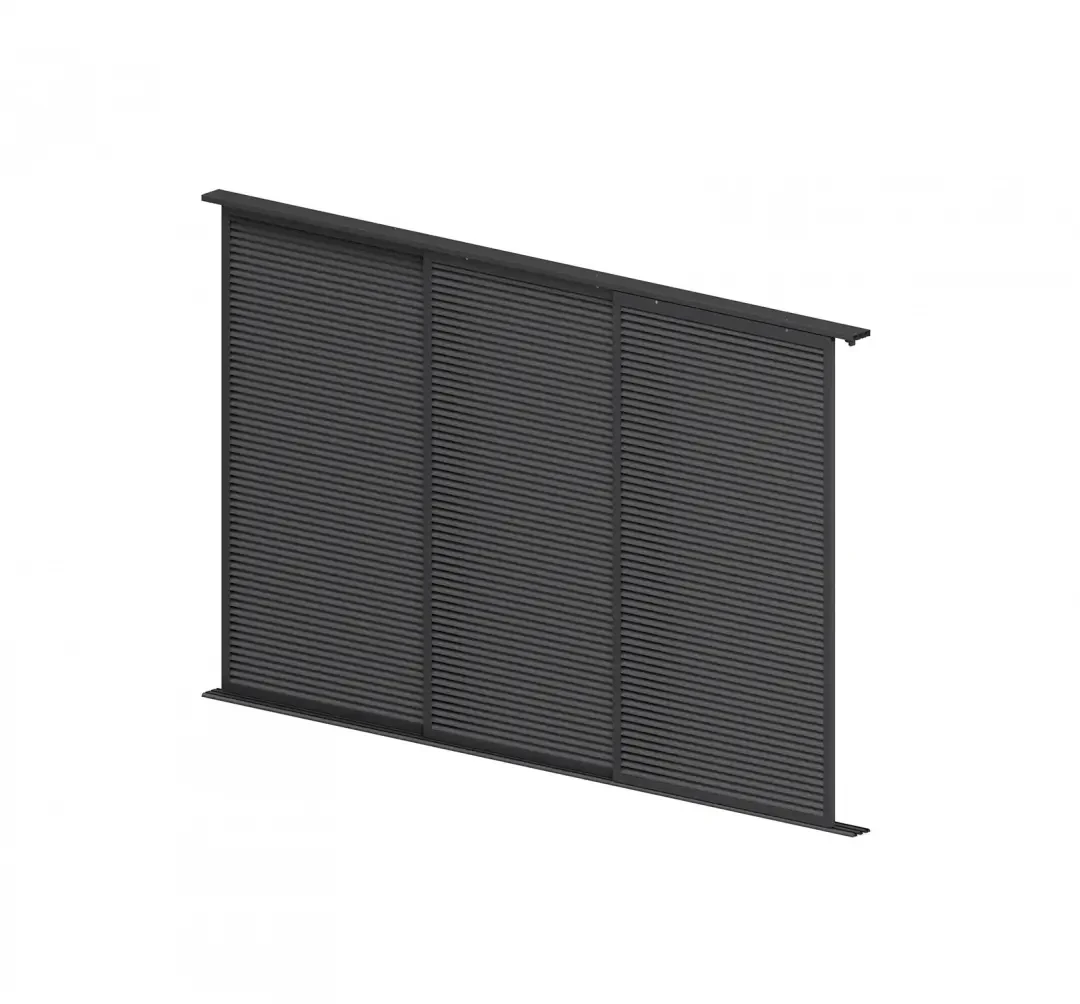

Osłona przeciwsłoneczna zewnętrzna w postaci systemu segmentowych ścianek przesuwnych, podwieszanych na wózkach do szyny górnej i prowadzonych w szynie dolnej, wypełnionych poziomymi piórami bądź tkaniną. Montowana pionowo (z poziomo mocowanymi prowadnicami) do konstrukcji nośnej, przed oknem lub w obrębie otworu w zewnętrznej powierzchni budynku. System nie posiada napędu (przesuwanie ręczne) i nie wymaga zasilania.

Charakterystyka

• Lekkie i wytrzymałe aluminiowe ramki przesuwne podwieszane na łożyskowanych wózkach; korpusy wózków to odlewy ciśnieniowe z 4 łożyskowanymi kółkami

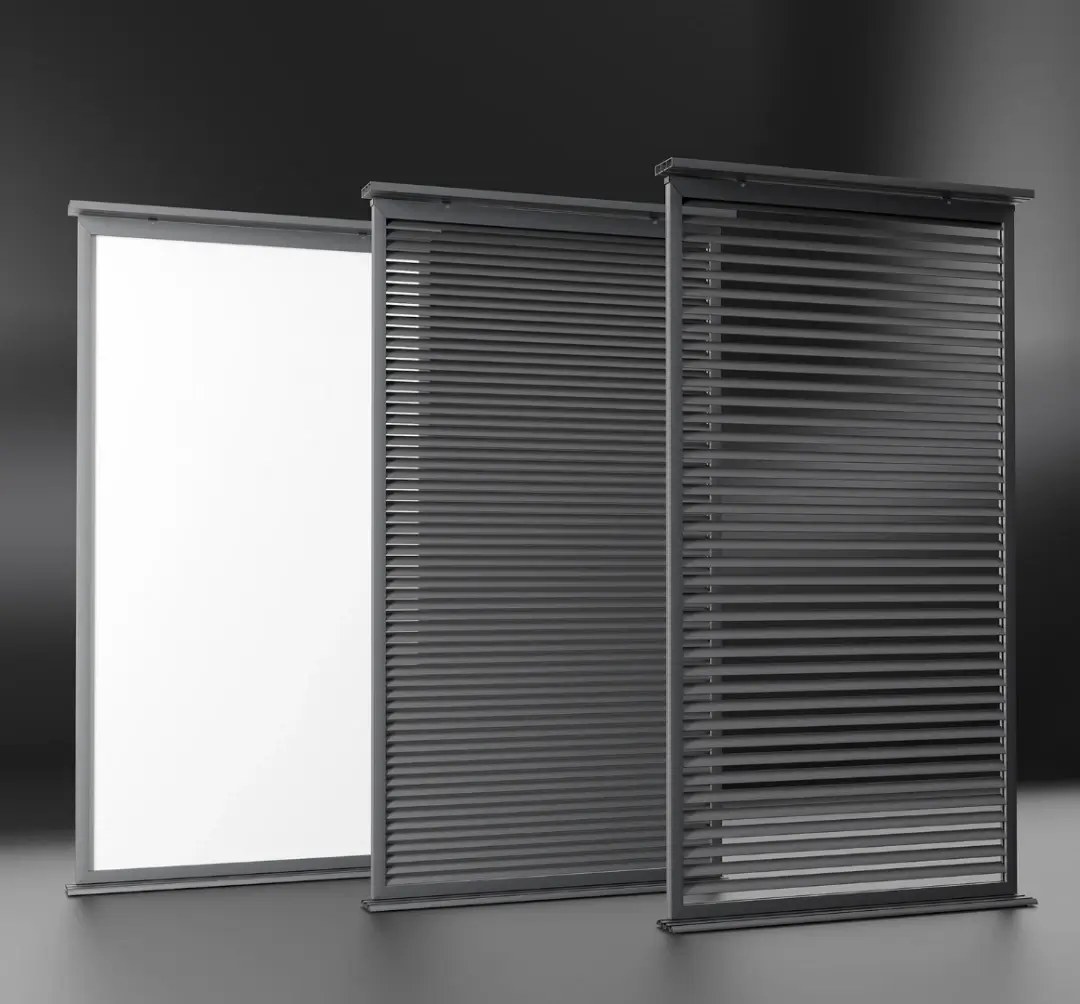

• 2 warianty wypełnienia ramek: pióra aluminiowe (stały kąt) lub tkanina (Serge 600 lub Serge 1%)
• Prowadnice aluminiowe umożliwiają prowadzenie do 3 ramek równolegle obok siebie (dostępne prowadnice podwójne i potrójne)
• Ograniczają dostęp światła słonecznego oraz chronią przed widokiem osób postronnych
• Podwieszenie na łożyskowanych wózkach umożliwia łatwe przesunięcie i zatrzymanie w dowolnym położeniu
• Nie wydzielają toksycznych substancji w trakcie eksploatacji
• Wymaga do montażu nośnej i sztywnej podkonstrukcji (podwieszenie górne)

Parametry techniczne

Wysokość całkowita (z prowadnicami)

320 cm

Długość całkowita prowadnic

669,8 cm

Ramka

maks. 150 × 312,5 cm (szer. × wys.)

Prowadnica górna (tor jezdny)

14,9×3,4 cm (potrójna) lub 10,1×3,4 cm (podwójna)

Prowadnica dolna (tor prowadzący)

14,9×2 cm (potrójna) lub 10,1×2 cm (podwójna)

Liczba torów jazdy w prowadnicy

3 lub 2

Pióra

przekrój 5,2×1 cm, nachylenie 55°, podziałka 6,7 cm (opcjonalnie 4,3 cm)

Odporność na wiatr

ok. 92 km/h (klasa 6, 400 Pa)

Opis

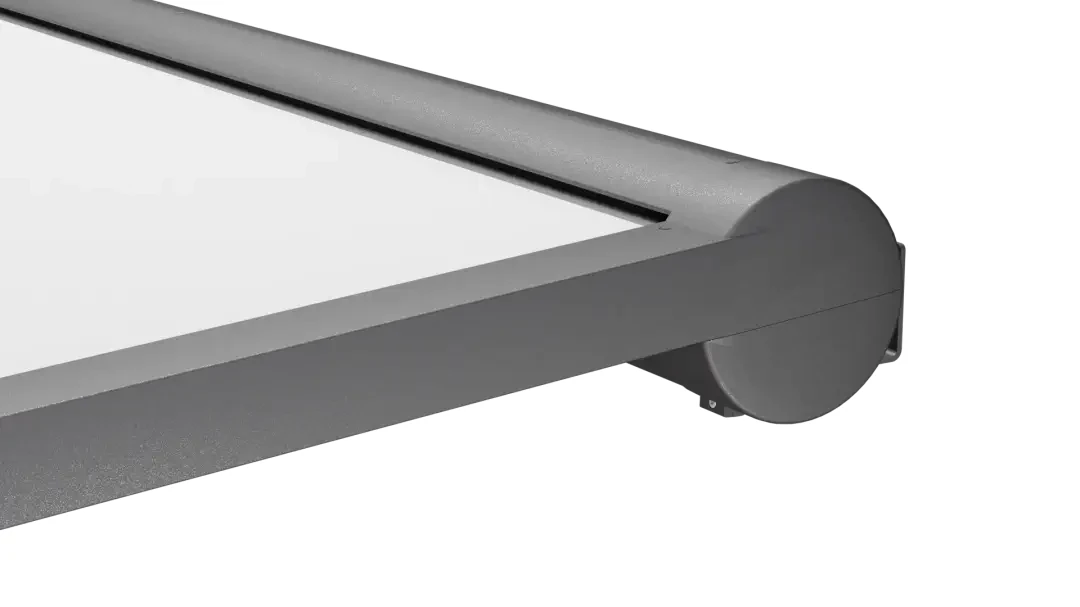

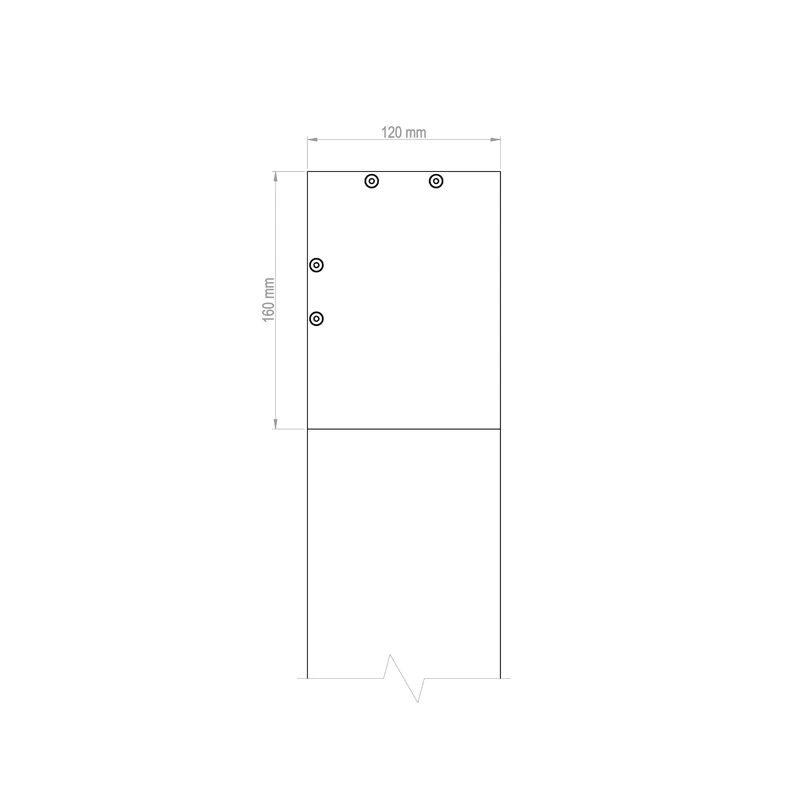

Osłona przeciwsłoneczna pionowa zaprojektowana specjalnie do pergoli SB 450 — prowadnice i kaseta (z ekstrudowanego aluminium) dopasowane wymiarowo i wizualnie do konstrukcji.

Charakterystyka

• Kaseta do montażu zewnętrznego i do zabudowy
• Tkanina z zamkiem zapobiegającym prześwitom między tkaniną a prowadnicą
• Wersja do zabudowy ma dwie pokrywy rewizyjne ułatwiające montaż
• Dwuczęściowa prowadnica z profilem napinającym tkaninę

Parametry techniczne

Szerokość

maks. 577 cm

Wysokość

maks. 281 cm

Montaż

wyłącznie zewnętrzny (kaseta do montażu zewnętrznego i do zabudowy)

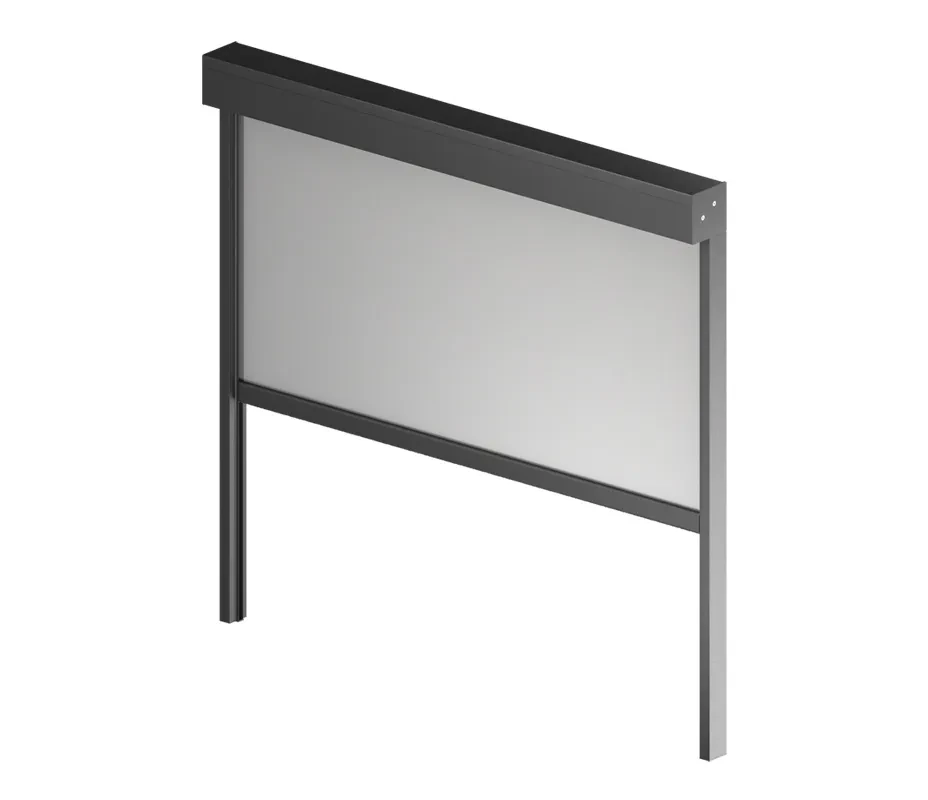

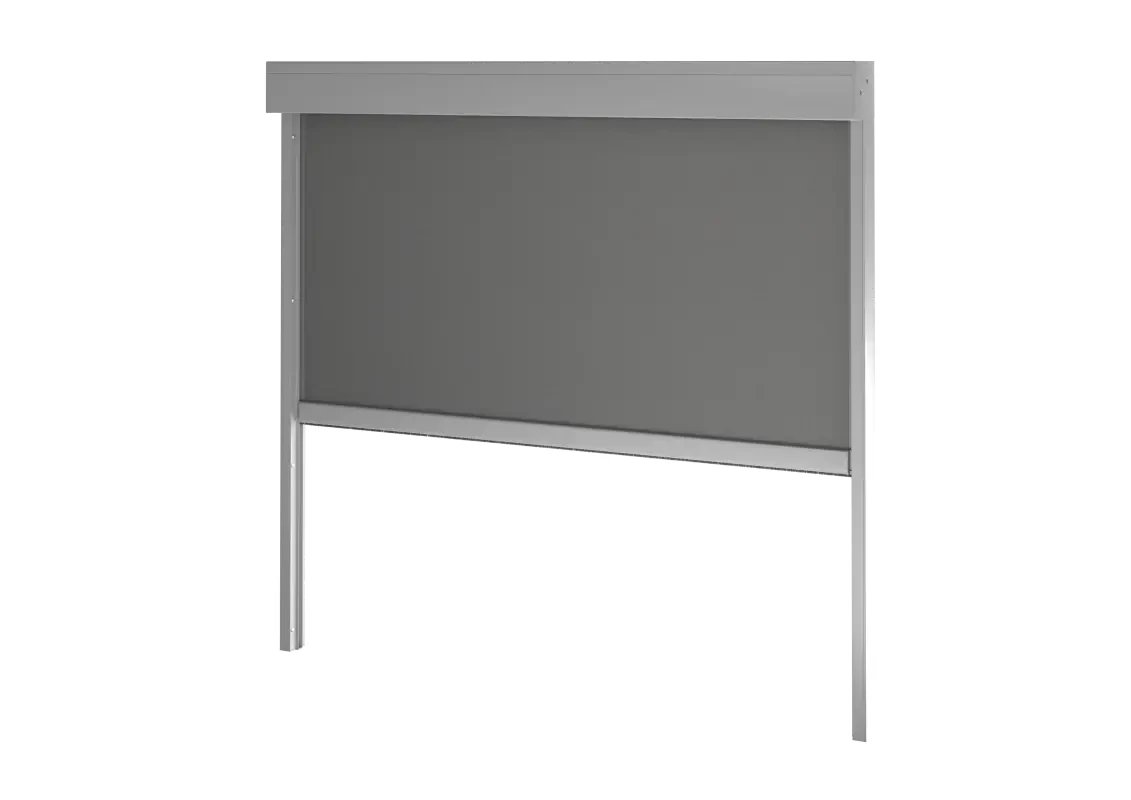

Opis

Uniwersalna osłona przeciwsłoneczna pionowa o lekkiej, kwadratowej formie skrzynki (ekstrudowane aluminium), pasująca wizualnie do wszystkich modeli pergoli.

Charakterystyka

• Kaseta do montażu zewnętrznego i do zabudowy

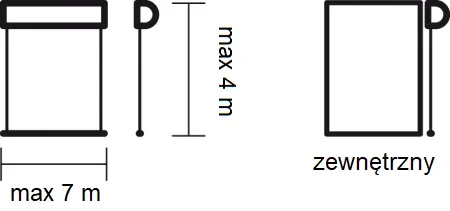

• Tkanina z zamkiem zapobiegającym prześwitom między tkaniną a prowadnicą
• Wersja do zabudowy ma dwie pokrywy rewizyjne ułatwiające montaż
• Dwuczęściowa prowadnica z profilem napinającym tkaninę

Parametry techniczne

Szerokość

maks. 500 cm

Wysokość

maks. 400 cm (300 cm przy szerokości powyżej 400 cm)

Powyżej 400 cm szerokości

wymagane dodatkowe zamocowanie kasety do podłoża (przewiercenie ścianki kasety i kotwienie kołkami)

Montaż

wyłącznie zewnętrzny (kaseta do montażu zewnętrznego i do zabudowy)

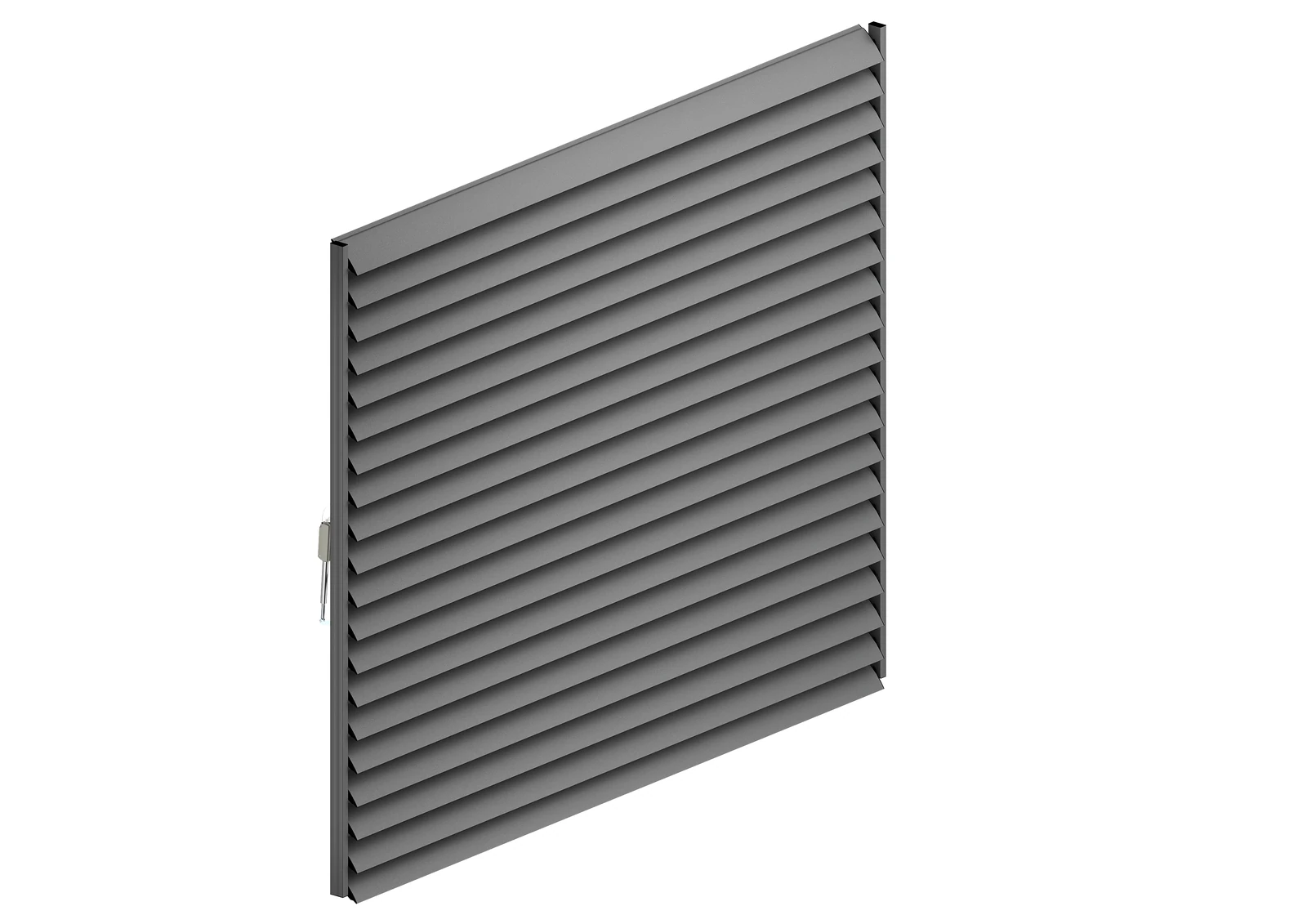

Opis

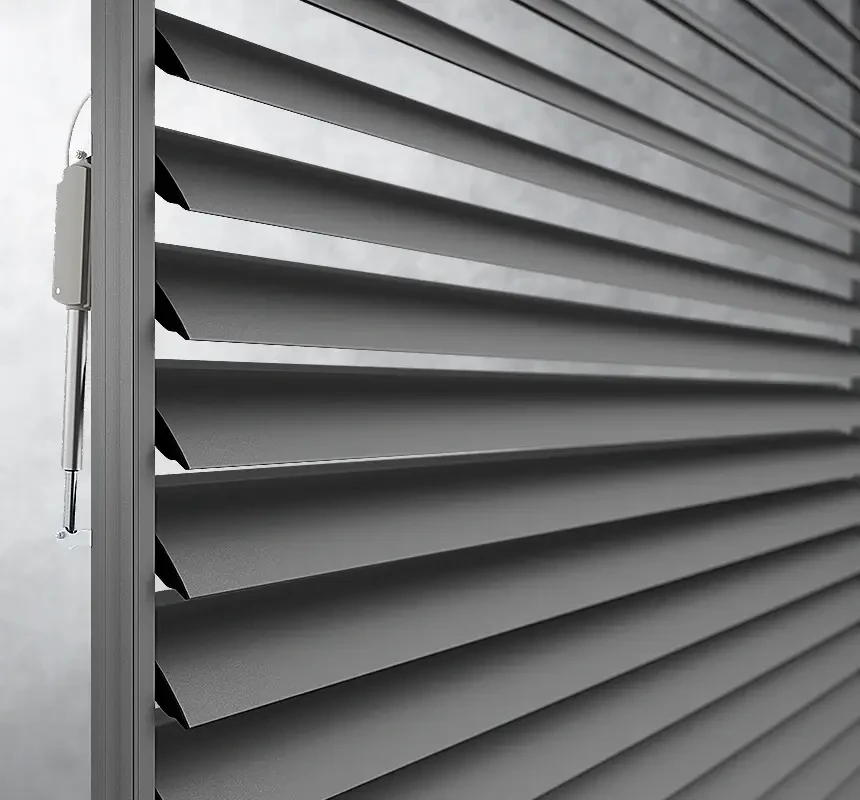

System fasadowy przeznaczony do ochrony przed działaniem promieni słonecznych — może być też stosowany jako ozdobny lub osłonowy element architektoniczny. Zawiera 2 typy piór: A i B. Wersja ruchoma posiada silnik liniowy oraz prowadnice niesamonośne.

Charakterystyka

• Konstrukcja z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej
• Możliwość zastosowania automatyki pogodowej
• Prowadnice niesamonośne mocowane do wnęki lub podkonstrukcji
• Pióra w układzie osi poziomym lub pionowym

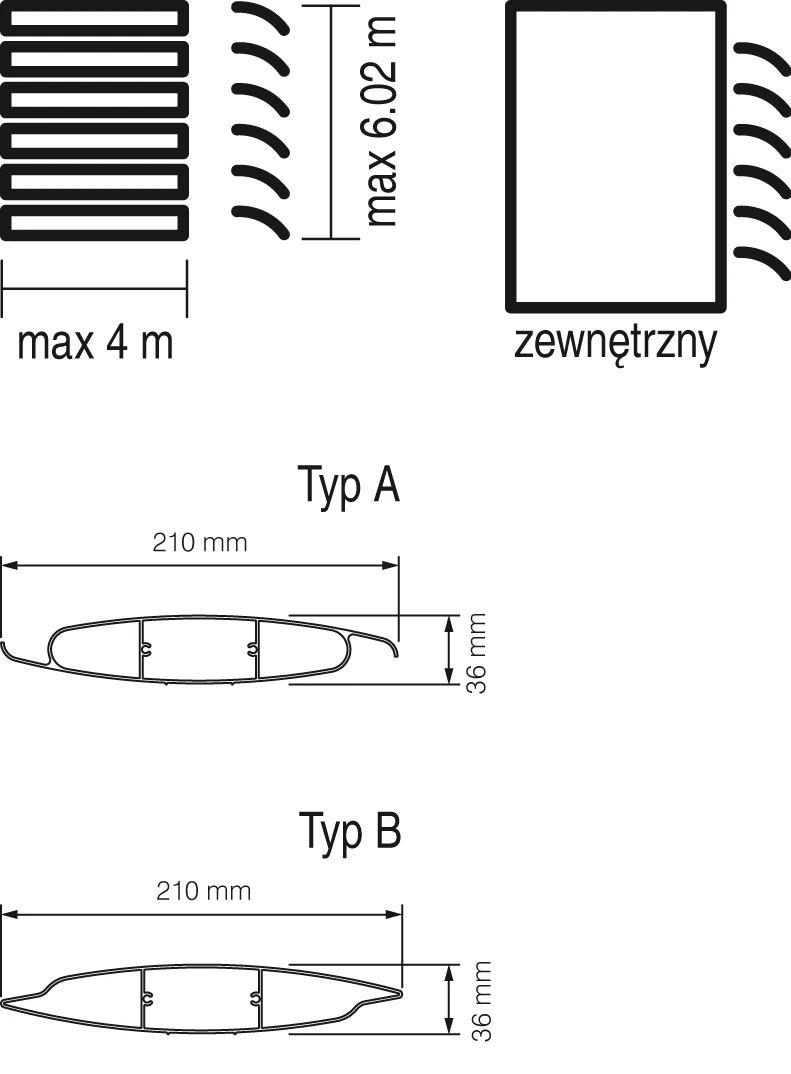

Parametry techniczne

Szerokość

maks. 400 cm

Wysokość pojedynczego pola

maks. 602 cm

Podziałka piór

20 cm (szerokość profilu pióra 21 cm)

Kąt obrotu piór

0°–90°

Minimalna wysokość systemu

62 cm (3 pióra, napęd ręczny) / 102 cm (5 piór, napęd silnikowy, dźwignia nie na skrajnym piórze) / 82 cm (4 pióra, dźwignia na skrajnym piórze, niezalecane)

Napęd

silnik liniowy 230 V, siła wysuwu 500 N, skok 20 cm; sterowanie pilotem lub przełącznikiem

Systemy powyżej 400 cm wysokości

napęd w połowie wysokości prowadnicy, bez możliwości montażu na skrajnych piórach

Mocowanie

do zewnętrznej konstrukcji nośnej (wprost do budynku lub pośrednio)

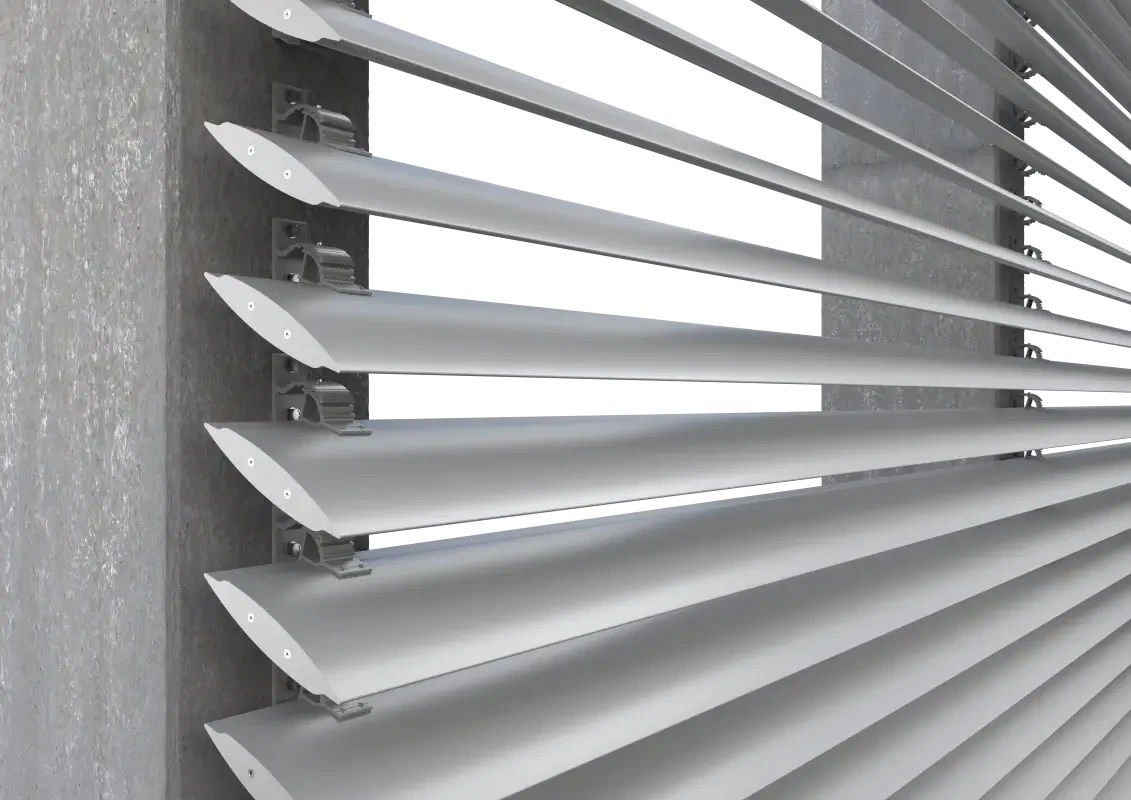

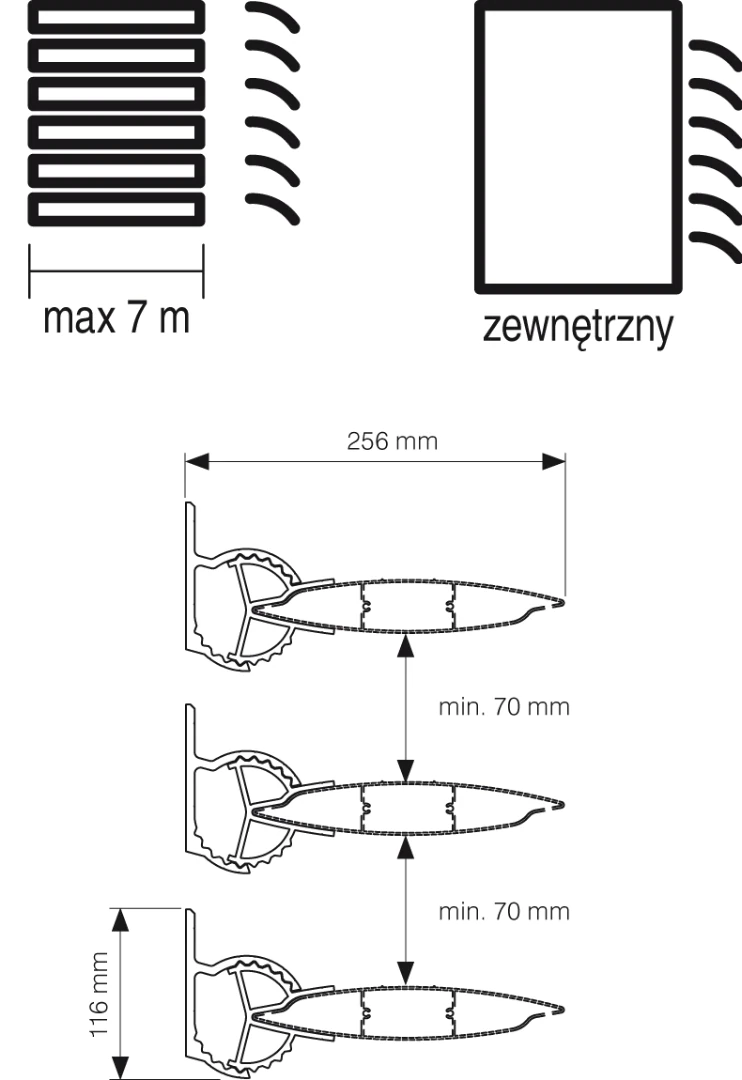

Opis

Prosty system fasadowy do ochrony przed promieniami słonecznymi, z kilkoma opcjami mocowania piór (w tym wstępną regulacją kąta pochylenia). Stosowany też jako ozdobny/osłonowy element architektoniczny. Pióra z uchwytami regulowanymi można łączyć w długie ciągi liniowe (z uwzględnieniem dylatacji).

Charakterystyka

• Konstrukcja z aluminiowych profili ekstrudowanych oraz elementów ze stali nierdzewnej
• Dowolność doboru odstępów piór
• Łączenie w długie ciągi liniowe z dylatacjami na wspólnych uchwytach regulowanych
• Wstępne nachylenie pióra ze stopniowaniem co 15°

Parametry techniczne

Maksymalny rozstaw uchwytów

uchwyt 5 cm — do 300 cm; uchwyt 4 cm — do 250 cm

Odstęp minimalny

10,1 cm (uchwyty stałe regulowane)

Kąt obrotu piór

30°–90° (skok co 15°)

Typ pióra

B (oś wyłącznie pozioma)

Mocowanie

do zewnętrznej konstrukcji nośnej (wprost do budynku lub pośrednio)

Zatyczki

nierdzewne, nielakierowane

Normy

PN-EN 13659

Opis

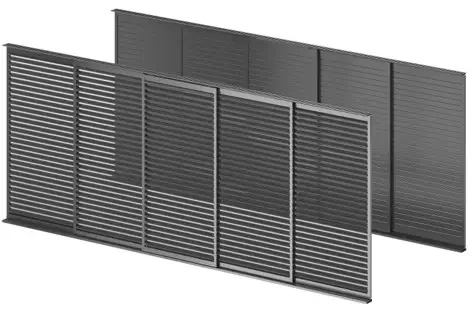

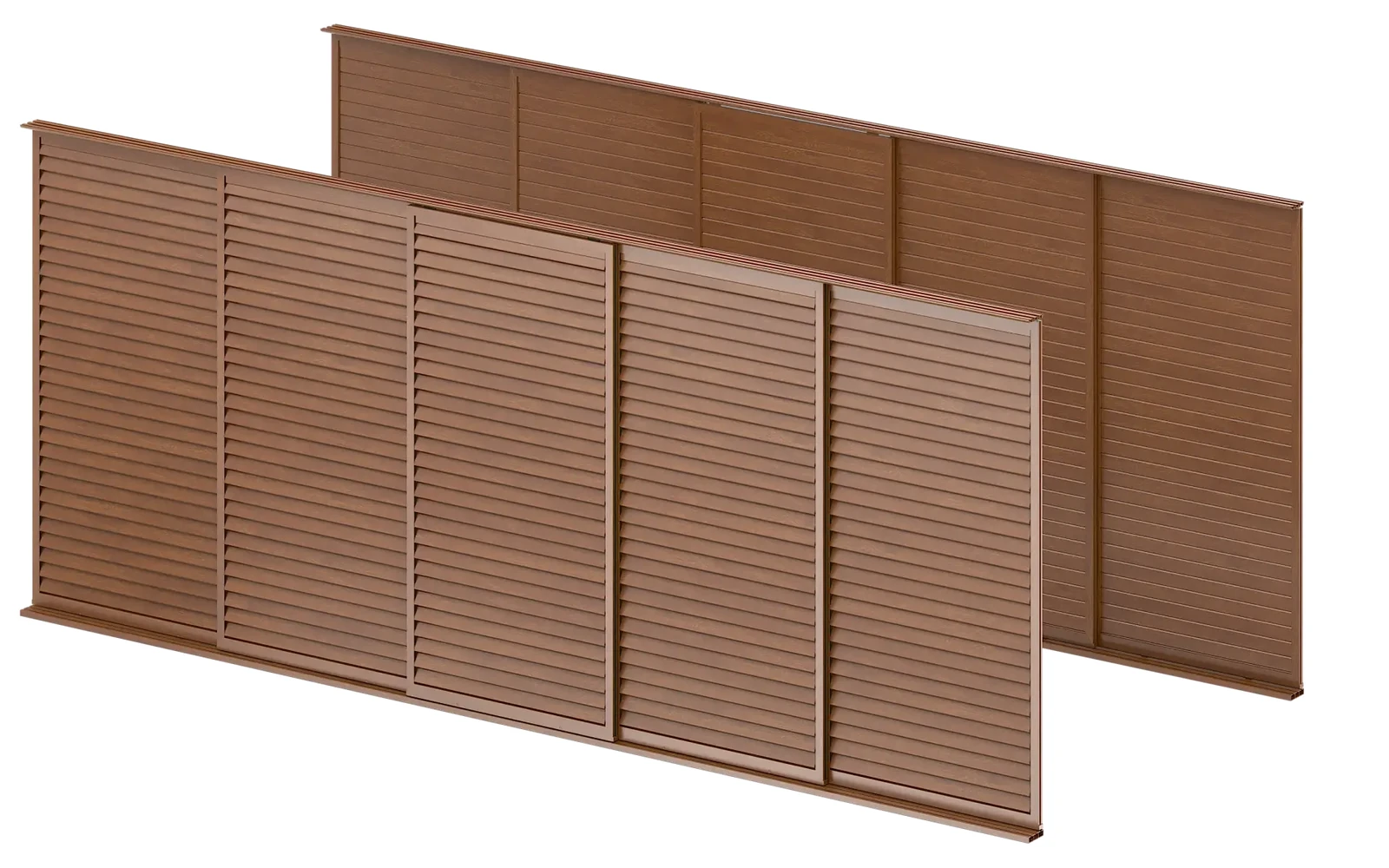

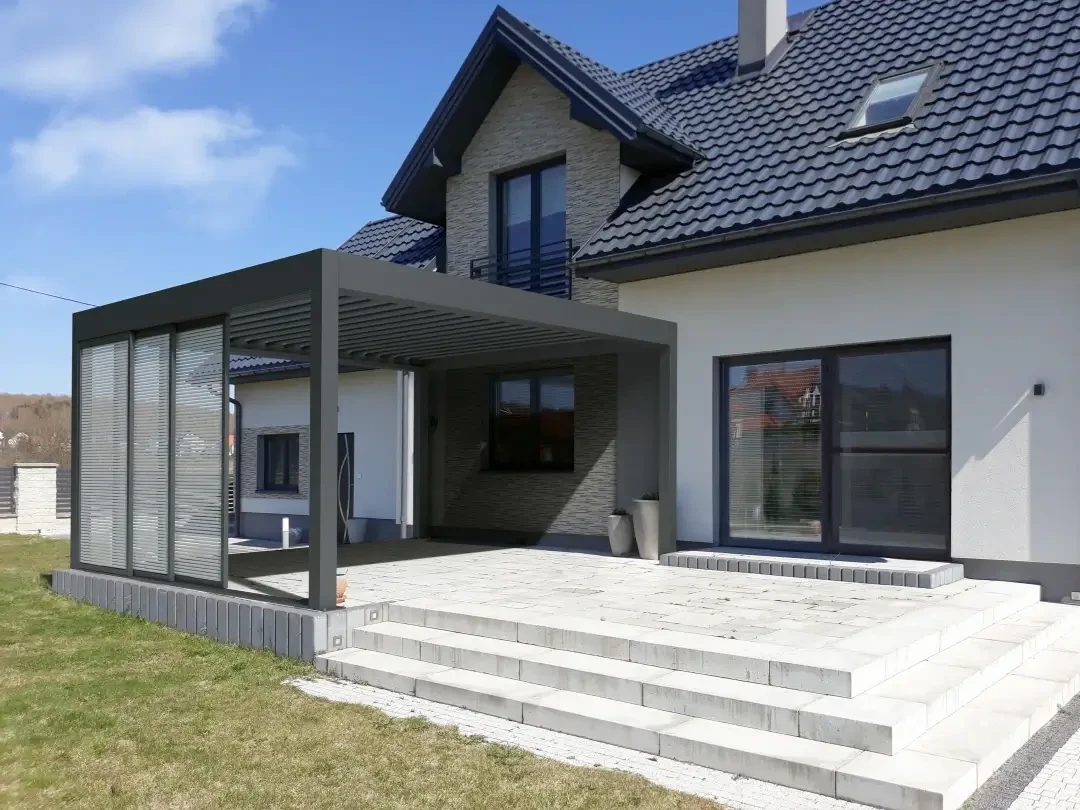

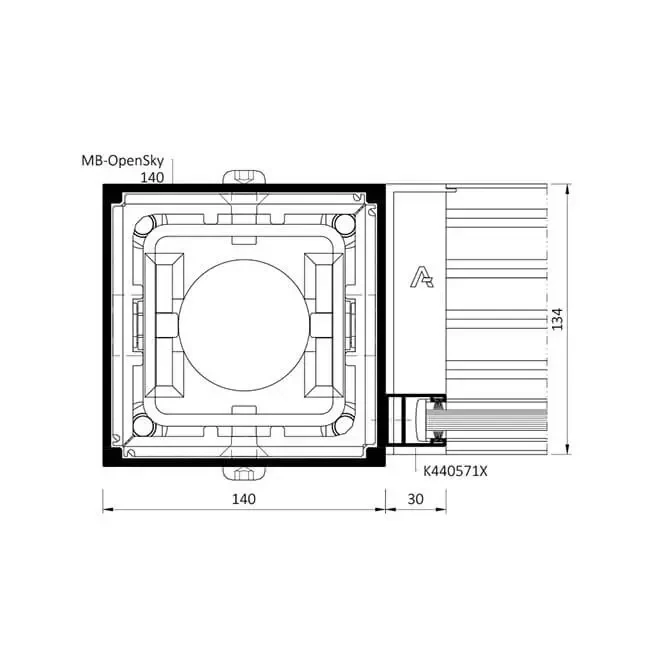

Ruchomy system ścianek z obrotowymi piórami, przeznaczony do ochrony przed działaniem promieni słonecznych. Może być stosowany jako ozdobny, elegancki element architektoniczny do wydzielania i aranżowania przestrzeni. Składa się z lekkich, wytrzymałych aluminiowych ramek podwieszanych na wózkach jezdnych; wraz z prowadnicą górną (jezdnia) i dolną (prowadzenie) tworzy kompletny system.

Charakterystyka

• Prosty montaż i obsługa; natychmiastowa aranżacja przestrzeni
• Możliwość prowadzenia 3 ramek równolegle obok siebie
• Ogranicza dostęp światła słonecznego oraz chroni przed widokiem osób postronnych
• Ręczne ustawienie nachylenia piór w szerokim zakresie; zmiana kąta przez obrót dowolnego pióra
• Łatwe przesunięcie i zatrzymanie w dowolnym położeniu dzięki podwieszeniu na łożyskowanych wózkach
• Zerowa emisja toksycznych substancji
• Utrudnienie penetracji opadów przy całkowitym domknięciu płaszczyzny piór
• Brak zasilania (system ręczny); montaż do nośnej i sztywnej podkonstrukcji

Parametry techniczne

Wysokość całkowita (z prowadnicami)

280 cm

Długość całkowita prowadnic

669,8 cm

Ramka

maks. 150 × 272,5 cm (szer. × wys.)

Prowadnica górna (tor jezdny)

14,9×3,4 cm (potrójna) lub 10,1×3,4 cm (podwójna)

Prowadnica dolna (tor prowadzący)

14,9×2 cm (potrójna) lub 10,1×2 cm (podwójna)

Liczba torów jazdy w prowadnicy

3 lub 2

Pióra

osiowy rozstaw 8,6 cm; szerokość i grubość pióra 9,54 × 1,84 cm
